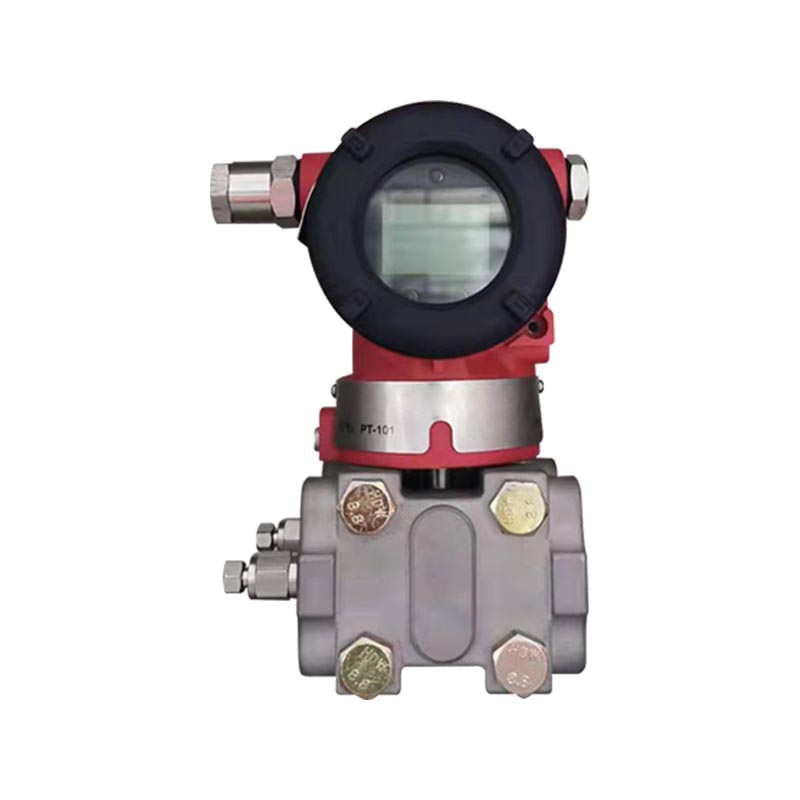

XG3051DP Датчик перепада давления

Name: XG3051DP Датчик перепада давления
Rating: 5 (99 reviews)

Введение продукта:
XG3051DP относится к емкостному интеллектуальному преобразователю перепада давления отечественного производства серии 3051, в котором используется принцип емкостного измерения для преобразования перепада давления измерительной среды в стандартный сигнал HART 4–20 мА. Его можно использовать для измерения таких параметров процесса, как перепад давления, уровень жидкости, скорость потока, уровень жидкости в закрытом контейнере, перепад давления в трубопроводе и т. д. д. Он широко используется в компьютерном управлении РСУ и ПЛК.

Область применения:
1. Нефтехимическая промышленность: уровень жидкости в обычном котле, скорость потока в трубопроводе, перепад давления на фильтре, уровень жидкости в резервуаре, широко используется во взрывобезопасных условиях.
2. Энергетика: мониторинг котло-турбинных систем электростанций, расхода пара и воды, разрежения в уровнях нагрева, жидкости в резервуарах и разницы давлений на фильтрах.
3. Водоподготовка/охрана окружающей среды: процессы очистки сточных вод и воды, уровень в резервуаре, расходный трубопровод, перепад давления на фильтре.
4. Металлургическая промышленность: измерение перепада давления жидкости, уровня жидкости и расхода технологического трубопровода в процессах плавки.
5. Бумажная промышленность: уровень жидкости в целлюлозе, перепад давления на фильтре, измерение технологического расхода.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:XG3051LT Датчик уровня жидкости перепада давления ДАЛЕЕ:XG3051DP Дистанционный датчик перепада давления

FAQ Performance Specifications Functional Specifications Installation Process Connection Instructions Electrical Connections Model and Specification Code Table Physical Specifications

В1: Какие параметры можно измерить XG3051DP?
A: Это датчик перепада давления, который измеряет перепад давления в своем сердце. Благодаря преобразованию дифференциального давления он может измерять расход в трубопроводе, уровень жидкости в закрытом контейнере, разницу давлений до и после фильтров, а также отрицательное давление в печи. Непосредственно измерить давление абсолютно невозможно. При подключении расхода можно активировать функцию квадратного выхода HART для вывода сигналов расхода.

В2: В чем причина отсутствия выходного сигнала передатчика и большого дрейфа нуля?
О: В трубах положительного и отрицательного давления наблюдаются утечки, засоры и скопление жидкости; ② Ошибка настройки связи; ③ Резкие изменения температуры окружающей среды; ④ Мембрана возникает в результате избыточного давления. Уделите первоочередное внимание импульсному трубопроводу и повторной калибровке нуля и сети с помощью контроллера HART.

Вопрос 3: Каковы меры предосторожности при использовании двухпроводной проводки XG3051DP?
A: При использовании двухпроводной системы постоянный ток 24 В без различия между внешними и отрицательными сигнальными линиями максимальная нагрузка цепи не включает 500 Ом; Для связи HART необходима цепь, соединенная последовательно с резистором сопротивлением 250 Ом; Строго соблюдайте взрывозащищенные требования к электропроводке во взрывоопасных объектах и обеспечьте надежное заземление корпуса.

Вопрос 4: Какие условия эксплуатации требуют замены мембран, отличных от 316L?
A: Испытуемая среда является высококоррозионной защитой (сильная кислота, сильные щелочи, высокое содержание хлорид-ионов), 316L используется в качестве материала, поэтому необходимо выбрать лист пленки Hastelloy C, Monel или Тантала; Условия пищевой и фармацевтической гигиены требуют соблюдения требований гигиены мембранных конструкций.

Эталонная точность для регулировки балансира
(Включая линейность, гистерезис и повторяемость с отсчетом от нуля) ±0,075 %
Если TD>10 (TD = максимальный диапазон/скорректированный диапазон), точность составляет: ±(0,0075 × TD)%
Точность результата квадратного результата в 1,5 раза превышает указанную линейную эталонную точность.

Температура окружающей среды

Промежуточный код	Общий эффект от -20℃ ~ 65℃
A	±(0,45 × ДИ 0,25)% × Диапазон измерения
B	±(0,30 × ДИ 0,20)% × Диапазон измерений
К/Д/Е	±(0,20 × ДИ 0,10)% × Диапазон измерения
Промежуточный код	Общий эффект для -40℃ ~ -20℃ и 65℃ ~ 85℃.
A	±(0,45 × ДИ 0,25)% × Диапазон измерения
B	±(0,30 × ДИ 0,20)% × Диапазон измерений
К/Д/Е	±(0,20 × ДИ 0,10)% × Диапазон измерения
Эффект от внешних связей	±0,075% × диапазон измерения

Эффект статического давления

Промежуточный код	Количество эффектов
A	±(0,15% ВГД 0,10%Диапазон)/4 МПа
B	±(0,10% ВГД 0,075%Диапазон) / 16 МПа
К/Д/Е	±(0,05% ВГД 0,05%Диапазон) / 16 МПа

Эффект избыточного давления

Промежуточный код	Количество эффектов
A	±0,2% × диапазон измерения / 4 МПа
B	±0,2%×диапазон/16 МПа
К/Д/Е	±0,1% × диапазон измерения / 16 МПа

Долгосрочная стабильность

Промежуточный код	Количество эффектов
A	±0,5% × интервал измерения/год
B	±0,2% × интервал/год
К/Д/Е	±0,1% × интервал измерения/год

Измерение источника питания: ±0,001%/10 В (12–42 В постоянного тока), незначительное.

Диапазон и диапазон
Промежуточный код	Товар	кПа	мбар
A	Пролет	0,1 ~ 1	1 ~ 10
A	Диапазон	−1 ~ 1	−10 ~ 10
B	Пролет	0,2 ~ 6	2 ~ 60
B	Диапазон	−6 ~ 6	−60 ~ 60
C	Пролет	0,4 ~ 40	4 ~ 400
C	Диапазон	−40 ~ 40	−400 ~ 400
D	Пролет	2,5 ~ 250	25 ~ 2500
D	Диапазон	−250 ~ 250	−2500 ~ 2500
E	Пролет	20 ~ 2000	0,2 ~ 20 бар
E	Диапазон	−500 ~ 2000	−5 ~ 20 бар

Параметр	Спецификация
Диапазон ограничений	Свободно регулируется в пределах верхнего и нижнего пределов диапазона. Для оптимизации производительности рекомендуется выбирать партии с наименьшим возможным коэффициентом отклонения.
Установка нуля	Ноль и диапазон можно настроить на любое значение в пределах диапазона измерения при волне, что: Калиброванный диапазон ≥ Минимального диапазона.
Влияние монтажного положения	Изменение монтажного положения параллельно диафрагме не приводит к дрейфу нуля. Если положение изменяется более чем на 90° поверхности относительно диафрагмы, происходит смещение нуля в пределах <0,4 кПа (корректируемое регулировкой нуля). Нет эффекта пролета.
Выход	2-проводной, постоянный ток 4–20 мА, дополнительная цифровая связь HART.
	Выбирается линейный или квадратный выход.
	Пределы выходного сигнала: Imin = 3,9 мА, Imax = 20,5 мА
Ток организации	Режим низкой сигнализации (мин): 3,7 мА
	Режим высокой сигнализации (макс): 21 мА
	Режим включения звука (удержание): удерживайте действительный ток до возникновения неисправности.
	По умолчанию: режим высокой тревоги.
Время ответа	Константа демпфирования усилительного блока: 0,1 с; Постоянная время датчика: 0,1–2 с (зависит от магнитной и динамической струны).
	Дополнительная регулируемая постоянная времени: 0,1~60 с.
	Нелинейный выходной эффект (например, квадратный корень) зависит от функции и может быть рассчитан.
Время разогрева	< 15 с
Температура окружающей среды	−40 ~ 85 ℃
Температура окружающей среды	−20 ~ 65 ℃ (с ЖК-дисплеем и уплотнительным кольцом из фторкаучука)
Температура хранения/транспортировки	−50 ~ 85 ℃; −40 ~ 85 ℃ (с ЖК-дисплеем)
Рабочее давление	Номинальное рабочее давление: 16 МПа/25 МПа/40 МПа (три номинала)
Предел статического давления	От абсолютного давления 3,5 кПа до номинального давления. Испытательное давление может в 1,5 раза превышать номинальное давление, приложенное к обеим сторонам преобразователя одновременно.
Предел однонаправленной перегрузки	Однонаправленная перегрузка до номинального давления
Электромагнитная совместимость (ЭМС)	См. Приложение «Таблица электромагнитной совместимости» на этой странице

Источник питания и условия нагрузки
Напряжение источника питания	24 В, R ≤ (Us − 12 В) / Imax кОм
Напряжение источника питания	(где Iмакс = 23 мА)
Максимальное напряжение источника питания	42 В постоянного тока
Минимальное напряжение источника питания	12 В постоянного тока; 15 В постоянного тока (с ЖК-дисплеем с панелью)
Увеличение нагрузки на цифровую связь	250 ~ 600 Ом

Электрическое соединение
Кабельный ввод М20×1,5; клеммная колодка, подходящая для проводов 0,5 ~ 2,5 мм².

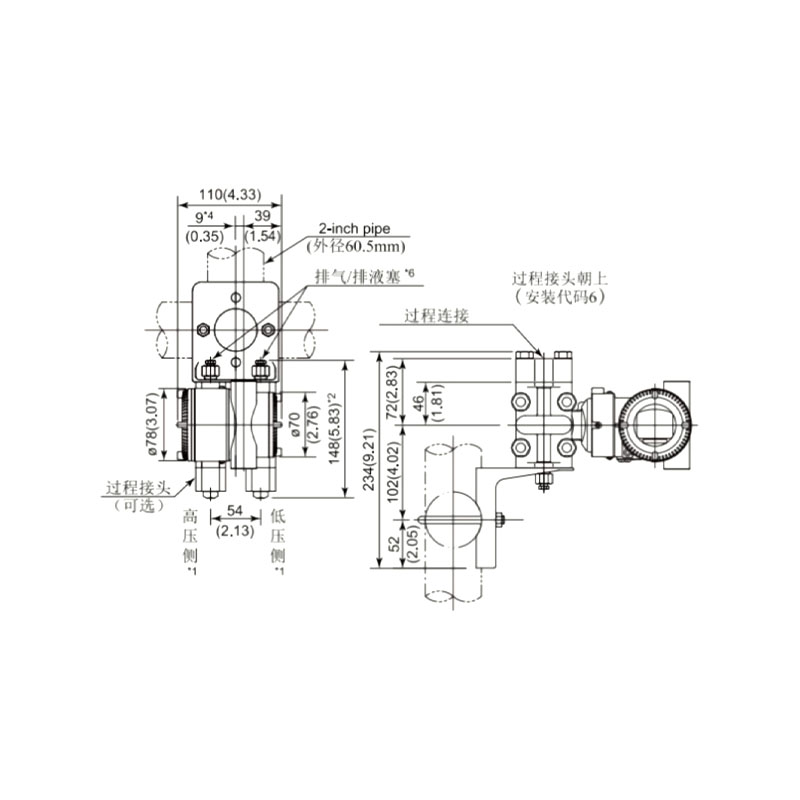

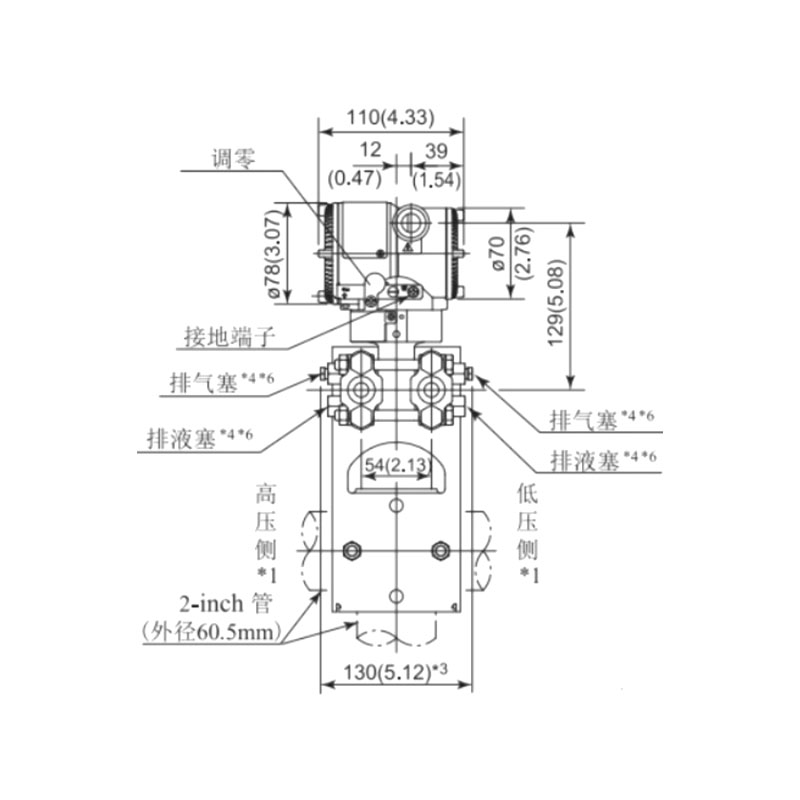

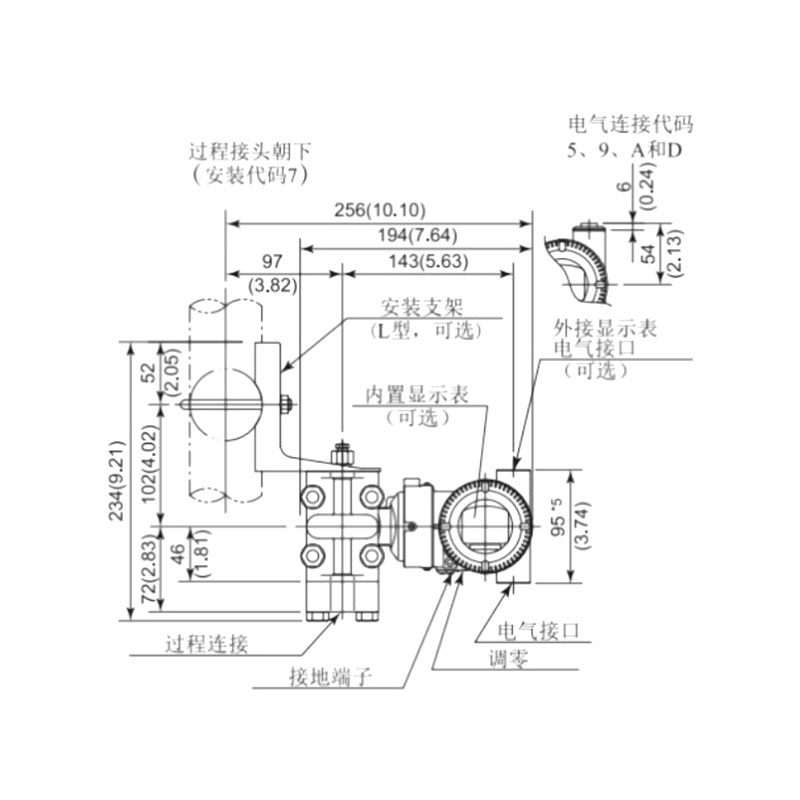

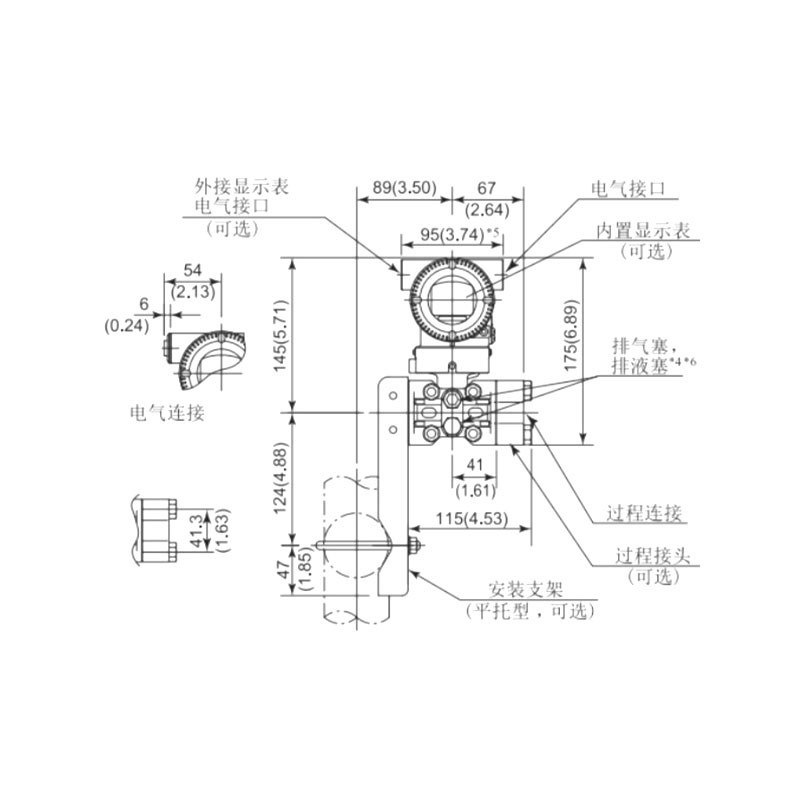

Технологическое соединение
На двух торцевых поверхностях крышки фланца имеются технологические присоединения внутренней резьбы NPT 1/4 и M10.

Инструкции по подключению к процессу для односторонней подачи без направляющих фланцев

Эллиптический фланец из нержавеющей стали 1/2 NPT (код 1)		1. Фланец напорной камеры..
		2. Уплотнительное кольцо.
		3. Эллиптическое фланцевое соединение NPT 1/2.
		4. Болт
Т-образный соединитель М20х1,5 из нержавеющей стали (код 2)		1. Фланец напорной камеры..
		2. Фитинг М20×1,5 Т-образный с наружной резьбой.
		3. Болт
		4. Уплотнительное кольцо.
		5. Гайка М20×1,5.
		6. Трубка подвода давления

Рисунок 5: Схема отключения подключения

Примечание. предоставление внешнего подключения к сигнальному терминалу.

Выбор модели датчика перепада давления XG3051DP-

Количество

Выход

Основная погрешность ±0,05%

4–20 мА с подключением HART

Основная погрешность ±0,075%

4–20 мА с подключением HART

Основная погрешность ±0,1%

4–20 мА с подключением HART

Аналоговый выход 4–20 мА

0–100 Па ~ 1 кПа (0–10 ~ 100 мм вод. ст.) / (0–1 ~ 10 мбар)

0–200 Па ~ 6 кПа (0–20 ~ 600 мм вод. ст.) / (0–2 ~ 60 мбар)

0–400 Па ~ 40 кПа (0–40 ~ 4000 мм H₂O) / (0–20 ~ 400 мбар)

0–2,5–250 кПа (0–0,25–25 мH₂O) / (0–25–2500 мбар)

0–30 кПа ~ 3 МПа (0–2 ~ 200 мH₂O) / (0–0,3 ~ 30 бар)

0–140 кПа ~ 14 МПа (0–3 ~ 300 мH₂O) / (0–1,4 ~ 140 бар)

Материал диафрагмы

Заполняющая жидкость

Нержавеющая сталь 316L

Силиконовое масло

Нержавеющая сталь 316L

Фторированное масло

Хастеллой С

Силиконовое масло

Хастеллой С

Фторированное масло

Позолоченная нержавеющая сталь 316L

Силиконовое масло

Позолоченная нержавеющая сталь 316L

Фторированное масло

Нержавеющая сталь 316L с покрытием из FEP

Силиконовое масло

Тантал

Силиконовое масло

Номинальное рабочее давление

0,2 МПа (только для музыки A)

7 МПа (только для музыки A)

16МПа

25МПа

40МПа

Технологическое соединение
