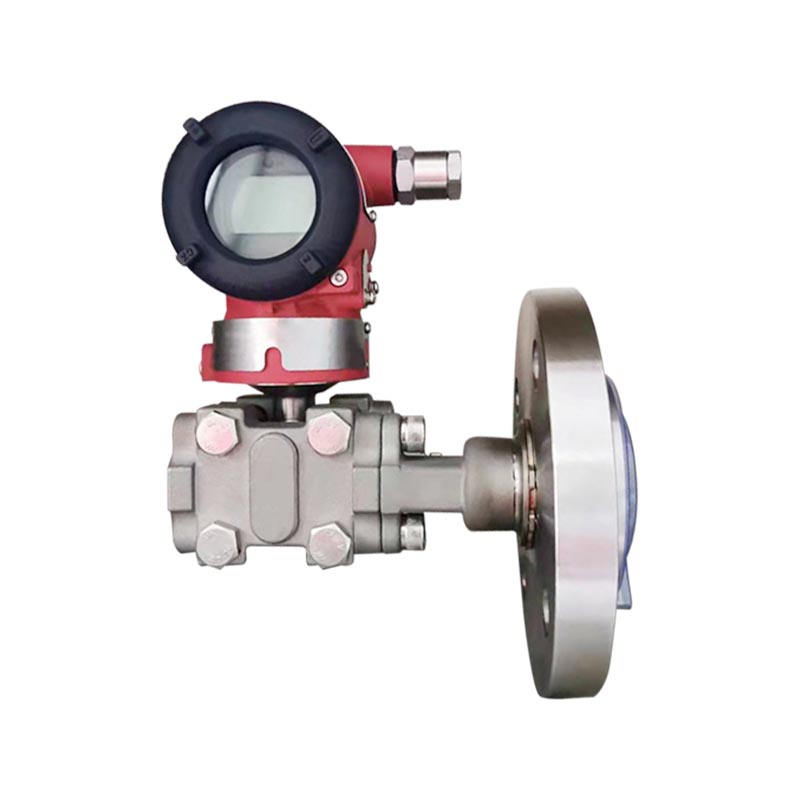

XG3051LT Датчик уровня жидкости перепада давления

Name: XG3051LT Датчик уровня жидкости перепада давления
Rating: 5 (99 reviews)

Введение продукта:
XG3051LT — это однофланцевый дистанционный датчик уровня жидкости дифференциального давления серии 3051. Фланцевая изолирующая мембрана, основанная на принципе эмкостного измерения, непосредственно контактирует с измерительной величиной, преобразующей статический перепад давления, создающий уровень жидкости, в выходном цифровом сигнале HART 4–20 мА. Он специально используется для решения проблем высокой вязкости, легкой кристаллизации, легкой седиментации и измерения уровня жидкостей в среде с независимой коррозией, что позволяет использовать необходимость в напорных трубах и позволяет избежать засорения трубопровода.

Область применения:
1. Нефтехимическая промышленность: измерение уровней жидкостей в закрытых сосудах, резервуарах для хранения, вязких материалах, легко кристаллизующихся средах и границах разделов двухфазных фаз.
2. Охрана окружающей среды при очистке воды: контроль уровня жидкости в резервуарах для сточных вод, резервуарах для хранения химикатов, шламовых резервуарах и средах со взвешенными твердыми веществами.
3. Фармацевтическая промышленность: уровни жидкостей в обычных резервуарах, резервуарах для ингредиентов, высококоррозионных лекарств и уровни санитарных резервуаров.
4. Продукты питания и напитки: материалы высокой вязкости, такие как соусы и подобные, можно хранить в резервуарах с деревянными санитарными фланцами.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Нет предыдущей статьи ДАЛЕЕ:XG3051DP Датчик перепада давления

FAQ Process Connection Instructions Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table

В1: В чем разница между XG3051LT и XG3051DP?
О: XG3051DP — это обычный датчик перепада давления, для которого требуется внешний датчик давления трубопровода; XG3051LT — это однофланцевый выносной датчик жидкости, оснащенный изолирующей фланцевой диафрагмой и не требующий напорного трубопровода. Он подходит для измерения уровня жидкостей в вязких, кристаллических и легкозасоряющихся средах, но не подходит для измерения расхода.

В2: В чем причина неточного измерения уровня жидкости и больших колебаний?
A: ① Фланцевая диафрагма покрыта скоплением материала и накипью; ② Система заправки силиконовым маслом происходит перегрев и отрицательное продавливание, что приводит к испарению силиконового масла; ③ Ошибка настройки мобильной связи; ④ Изменилась крышка крышки резервуара. Уделяйте приоритетное внимание внешнему состоянию фланцевой диафрагмы, а затем еще раз откалибровайте нулевую точку и диапазон.

В3: Как выбрать вставную диафрагму и плоский фланец?
О: Средний склон оседать и висеть на стене. следует вставить мембрану, чтобы она не закрыла осадком на стенках резервуара; Среди чистой и не содержащей осадка, можно выбрать плоский фланец.

В4: Какой носитель нельзя использовать напрямую с пленкой 316L?
A: В условиях окружающей среды с низким содержанием хлорид-ионов, независимых кислот и щелочей, а также независимой фиксации 316L будет использоваться документация и требуется выбор листов пленки Hastelloy C, Monel или тантала; Условия работы при высоких температурах требуют подтверждения термостойкости рабочей жидкости.

Инструкции по подключению к процессу на стороне пониженного давления

Эллиптический фланец из нержавеющей стали 1/2 NPT (код 1)		1. Фланец напорной камеры..
		2. Уплотнительное кольцо.
		3. Эллиптическое фланцевое соединение NPT 1/2.
		4. Болт
Т-образный соединитель М20х1,5 из нержавеющей стали (код 2)		1. Фланец напорной камеры..
		2. Фитинг М20×1,5 Т-образный с наружной резьбой.
		3. Болт
		4. Уплотнительное кольцо.
		5. Гайка М20×1,5.
		6. Трубка подвода давления

Параметры измерения: перепад давления, уровень жидкости.

Диапазон измерения
Нижний предел	От -100 % URL-адрес (плавно регулируется)
Верхний предел	URL-адрес до 100 % (плавно регулируемый)

Т а б л и ц а 1 — Связь между кодом полосы и диапазоном
Код настройки	Минимальный диапазон	Максимальная дальность	Номинальное давление (макс.)
B	1 кПа	6 кПа	Номинальное давление фланца уровня
C	4 кПа	40 кПа
D	25 кПа	250 кПа
E	200 кПа	2 МПа

Таблица 2. Номинальное давление фланца уровня.
Тип фланца уровня	Номинальный диаметр	Минимальный диапазон
Тип фланца уровня	Номинальный диаметр	Одиночное дистанционное уплотнение	Двойное дистанционное уплотнение
Плоский тип	Ду 50/2"	10 кПа	10 кПа
Плоский тип	Ду 80/3"	6 кПа	1 кПа
Плоский тип	Ду 4"	6 кПа	1 кПа
Вставленный тип	Ду 50/2"	16 кПа	16 кПа
Вставленный тип	Ду 80/2"	6 кПа	1 кПа
Вставленный тип	Ду 4"	6 кПа	1 кПа

Минимальный диапазон датчика уровня дифференциального давления должен быть большим значением минимальных диапазонов, указанных в Таблицах 1 и Таблице 2. Регулируемый диапазон измерения не должен быть меньше этого минимального диапазона.
Максимальный диапазон уровней датчика должен быть измерен значением между максимальным диапазоном измерения датчика корпуса и номинальным уровнем давления фланца.

Выходной сигнал
2-проводной выход HART 4–20 мА постоянного тока, цифровая связь; Протокол HART подает сигнал постоянного тока 4–20 мА.
Пределы выходного сигнала: Imin = 3,9 мА, Imax = 20,5 мА

Ток сигнализации (режим настройки)
Режим пониженного уровня (минимум)	3,7 мА
Режим высокого уровня (максимум)	21 мА
Нет режима поддержания (удержания)	Сохраняет действительное значение тока до возникновения неисправности
Стандартная настройка сигнализации тока	Режим высокого уровня

Константа затухания усилителя составляет 0,1 с. Уровень постоянного времени датчика и фланца находится в пределах от 0,2 до 2 с, в зависимости от подключенного датчика, ручки регулировки, длины капиллярной трубки и вязкости рабочей жидкости.
Дополнительная регулируемая постоянное время: 0,1 ~ 60 с.

Фланцевый преобразователь уровня может быть установлен непосредственно в любом положении.
Оптимальным условием установки является сохранение вертикальной оси технологического фланца. Любое позиционное отклонение приведет к корректируемому смещению нуля. Корпус электроники можно поворачивать на 360°, а установочные винты позволяют закрепить его в любом положении.

Условия окружающей среды

Температура окружающей среды
Минимум	Зависит от заполняющей жидкости
Максимум	85 °С
С локальным дисплеем и уплотнениями FKM	−20 ~ 65 °С
Температура хранения/транспортировки
Минимум	Зависит от заполняющей жидкости
Максимум	85 °С
Относительная влажность	0 ~ 100 %
Ударная устойчивость
Ускорение	50 г
Продолжительность	11 мс
Устойчивость к вибрации	2 г до 500 Гц
ЭМС (электромагнитная совместимость)	См. Таблицу 3 «Приложение по ЭМС».

Предел температуры технологической среды
Средняя температура:-30~180°C

Предел средней температуры	−30 ~ 180 °С
Пределы давления в корпусе преобразователя	От абсолютного давления 3,5 кПа до номинального давления. Защита от избыточного давления может достигать 1,5-кратного номинального давления, приложенного к обеим сторонам преобразователя одновременно.
Номинальное давление фланца уровня
Стандарт АНСИ	150 фунтов на квадратный дюйм ~ 600 фунтов на квадратный дюйм
Стандарт DIN	Ру 1,6 МПа ~ Ру 10 МПа
Предел односторонней перегрузки	Сторона низкого давления: номинальное давление корпуса преобразователя; Сторона высокого давления: номинальное давление фланца уровня. Может возникнуть корректируемый дрейф нуля.
Вес	DN 50/2": ок. 7 ~ 10 кг.
	DN 80/3": ок. 8 ~ 11 кг
	DN 4": около 9 ~ 12 кг
Взрывозащита
Сертификат взрывобезопасности NEPSI	Ex dⅡC T6
Сертификат NEPSI на искробезопасность	Ex iaⅡC T4
Допустимая рабочая температура	−40 °С ~ 65 °С

Источник питания и условия нагрузки
Напряжение питания	24 В
Загрузить формулу	R ≤ (Us − 12 В)/Imax кОм, где Imax = 23 мА
Макс. Напряжение питания	42 В постоянного тока
Мин. Напряжение питания	12 В постоянного тока; 15 В постоянного тока (для ЖК-дисплея с подсветкой)
Диапазон нагрузки цифровой связи	230 ~ 600 Ом
Материалы
Измерительная капсула	Нержавеющая сталь 316L
Диафрагма	Нержавеющая сталь 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Технологический фланец	Нержавеющая сталь 304
Заполняющая жидкость	Силиконовое масло, Растительное масло
Прокладка	Нитриловый каучук (NBR), фторэластомер (FKM), ПТФЭ
Корпус передатчика	Алюминиевый сплав с эпоксидным покрытием на поверхности.
Уплотнение корпуса	Нитриловый каучук (NBR)
Паспортная табличка	Нержавеющая сталь 304
Электрическое соединение	Кабельный ввод М20×1,5. Клеммы подходят для проводов 0,5 ~ 2,5 мм².
Технологическое соединение	Сторона низкого давления преобразователя: внутренняя резьба UNF 7/16". Фланец уровня на стороне высокого давления соответствует стандартам ANSI или DIN. Возможен прямой монтаж, см. габаритный чертеж.
Степень защиты корпуса	IP67

Таблица 3 Приложение по ЭМС
Нет.	Тестовый предмет	Базовый стандарт	Условия испытания	Уровень производительности
1	Излучение (корпус)	ГБ/Т 9254-2008 Таблица 5	30 МГц ~ 1000 МГц	Пройти
2	Кондуктивная эмиссия (порт питания постоянного тока)	ГБ/Т 9254-2008 Таблица 1	0,15 МГц ~ 30 МГц	Пройти
3	Устойчивость к электростатическому разряду (ESD)	ГБ/Т 17626.2-2006	4 кВ (Контакт) 8 кВ (Воздух)	B
4	Устойчивость к излучаемому радиочастотному электромагнитному полю	ГБ/Т 17626.3-2006	10 В/м (80 МГц ~ 1 ГГц)	A
5	Устойчивость к магнитному полю промышленной частоты	ГБ/Т 17626.8-2006	30 А/м	A
6	Электрическая устойчивость к быстрым переходным процессам/всплескам	ГБ/Т 17626.4-2008	2 кВ (5/50 нс, 5 кГц)	B
7	Иммунитет к скачкам	ГБ/Т 17626.5-2008	1 кВ (линия-линия) 2 кВ (линия-земля) (1,2 мкс/50 мкс)	B
8	Устойчивость к кондуктивным помехам, вызванным радиочастотными полями	ГБ/Т 17626.6-2008	3 В (150 кГц ~ 80 МГц)	A

Примечания:
(1) Уровень производительности A: Во время тестирования производительность остается нормальной в пределах технических характеристик.
(2) Уровень производительности B: Во время тестирования функция или производительность могут быть временно ухудшены или потеряны, но они могут восстановиться автоматически. Фактическое рабочее состояние, сохраненные и другие данные остаются неизменными.

Размеры

Плоский фланец	Плоский фланец

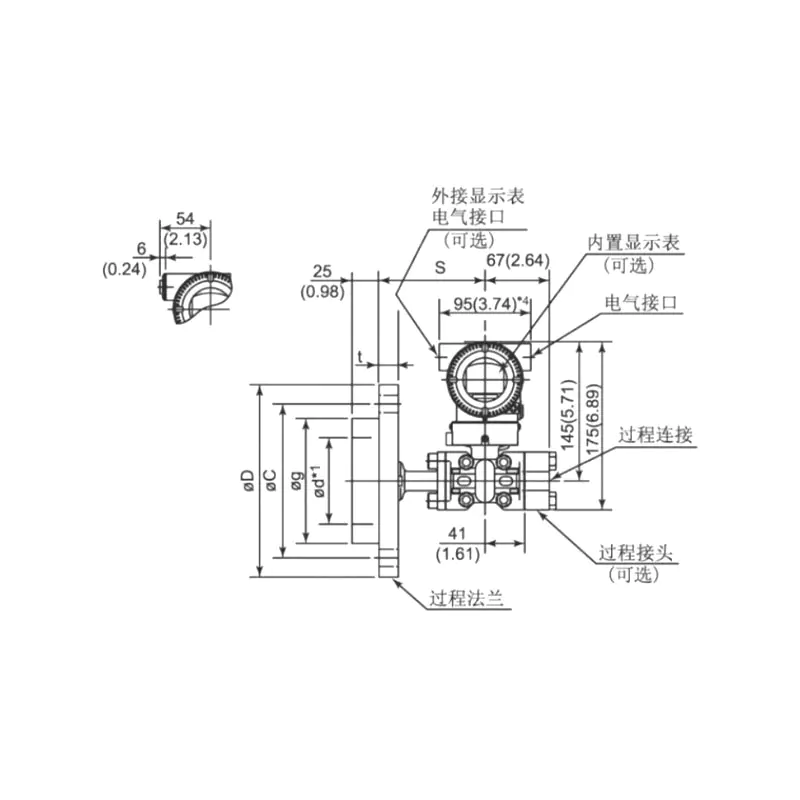

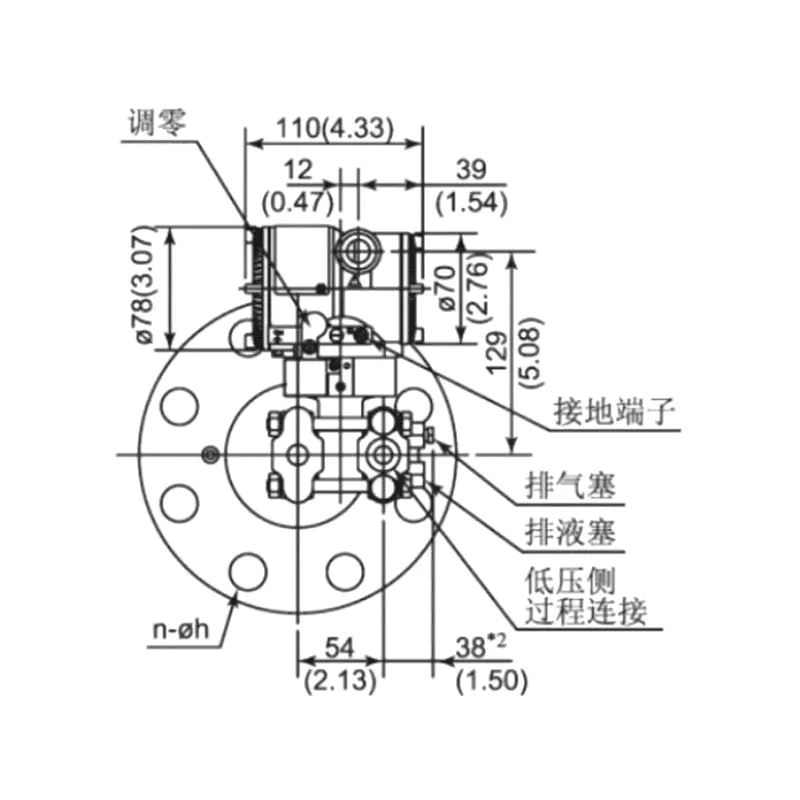

Таблица 4 Габаритный чертеж фланца уровня
Номинальный диаметр	Номинальное давление	ΦD	ΦС	Φd1*1 (Тип пластины)	Φg	t	Болты
Номинальный диаметр	Номинальное давление	ΦD	ΦС	Φd1*1 (Тип пластины)	Φg	t	Кол-во	Тема
DN 50 (Уплотнительная поверхность DIN 2526, тип E) (Фланец DIN 2501)	Ру1,6/4МПа	165	125	48.3	102	20	4	М16
	Ру 6,4МПа	180	135	48.3	102	26	4	М20
	Ру 10МПа	195	145	48.3	102	28	4	М20
DN 80 (Уплотнительная поверхность DIN 2526, тип E) (Фланец DIN 2501)	Ру1,6/4МПа	200	160	76	138	24	8	М16
	Ру 6,4МПа	215	170	76	138	28	8	М20
	Ру 10МПа	230	180	76	138	32	8	М24
DN 2" (тип ANSI B 16,5 RF)	150 фунтов на квадратный дюйм	152.4	120.6	48.3	92.1	17.4	4	М18
	300 фунтов на квадратный дюйм	165.1	127	48.3	92.1	20.6	8	М18
	600 фунтов на квадратный дюйм	165.1	127	48.3	92.1	31.75	8	М18
DN 3" (тип ANSI B 16,5 RF)	150 фунтов на квадратный дюйм	190.5	152.4	76	127	22.2	4	М16
	300 фунтов на квадратный дюйм	209.5	168.3	76	127	27	8	М20
	600 фунтов на квадратный дюйм	209.5	168.3	76	127	38.05	8	М20
DN 4" (тип ANSI B 16,5 RF)	150 фунтов на квадратный дюйм	229	191	89	157	30	8	М18
DN 4" (тип ANSI B 16,5 RF)	300 фунтов на квадратный дюйм	255	200	89	157	32	8	М18

Примечание. Пользователи могут дополнительно установить болты и гайки.

Рисунок 5: Схема отключения подключения

Примечание. предоставление внешнего подключения к сигнальному терминалу.

XG3051 Код выбора детали фланца датчика уровня дифференциального давления
1		Герметичная сборка с жидкостью
	LT	Уровневый фланец, без капиллярной трубки, сбоку ⊕
2			Диапазон
		2	0–100 Па ~ 1 кПа (0–10 ~ 100 мм H₂O) / (0–1 ~ 10 мбар)
		3	0–200 Па ~ 6 кПа (0–20 ~ 600 мм H₂O) / (0–2 ~ 60 мбар)
		4	0–400 Па ~ 40 кПа (0–40 ~ 4000 мм H₂O) / (0–20 ~ 400 мбар)
		5	0–2,5 кПа ~ 250 кПа (0–0,25 ~ 25 мH₂O) / (0–25 ~ 2500 мбар)
		6	0–30 кПа ~ 3 МПа (0–2 ~ 200 мH₂O) / (0–0,3 ~ 30 бар)
		7	0–140 кПа ~ 14 МПа (0–3 ~ 300 мH₂O) / (0–1,4 ~ 140 бар)
3				Технологическое соединение	Номинальный диаметр	Тип уплотнения	Материал поверхности мембраны/уплотнения
			A	Ду50 ДИН 2501	DIN2501	Тип Е DN2526	Нержавеющая сталь 316L
			B	Ду50 ДИН 2501	DIN2502	Тип Е DN2526	Хастеллой С
			C	Ду50 ДИН 2501	DIN2503	Тип Е DN2526	Тантал
			H	Ду80 ДИН 2501	DIN2504	Тип Е DN2526	Нержавеющая сталь 316L
			I	Ду80 ДИН 2501	DIN2505	Тип Е DN2526	Хастеллой С
			G	Ду80 ДИН 2501	DIN2506	Тип Е DN2526	Тантал
			D	ДУ2" ANSI Б 16,5	АНСИ Б 16,5	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
			E	ДУ2" ANSI Б 16,5	АНСИ Б 16,6	Радиочастотный тип ANSI B 16,5	Хастеллой С
			F	ДУ2" ANSI Б 16,5	АНСИ Б 16,7	Радиочастотный тип ANSI B 16,5	Тантал
			K	ДУ3" ANSI Б 16,5	АНСИ Б 16,8	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
			L	ДУ3" ANSI Б 16,5	АНСИ Б 16,9	Радиочастотный тип ANSI B 16,5	Хастеллой С
			M	ДУ3" ANSI Б 16,5	АНСИ Б 16.10	Радиочастотный тип ANSI B 16,5	Тантал
			N	ДУ4" ANSI Б 16,5	АНСИ Б 16.11	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
			O	ДУ4" ANSI Б 16,5	АНСИ Б 16.12	Радиочастотный тип ANSI B 16,5	Хастеллой С
			P	ДУ4" ANSI Б 16,5	АНСИ Б 16.13	Радиочастотный тип ANSI B 16,5	Тантал
			Z	Специальная настройка
4					Номинальное давление/класс давления	Стандартный клапан давления
				1	Ру 1МПа/4МПа	DIN 2501
				2	Ру 6,4МПа	DIN 2501
				3	Ру 10МПа	DIN 2501
				6	150 фунтов за квадратный дюйм	АНСИ Б 16,5
				7	300 фунтов за квадратный дюйм	АНСИ Б 16,5
				8	600 фунтов за квадратный дюйм	АНСИ Б 16,5 (исключая DN4" ANSI B 16,5)
5						Тип подключения
					F	Плоский тип
					H	Тип вставок, нержавеющая сталь 316L	Длина вставок 50 мм
					I	Тип вставок, нержавеющая сталь 316L	Длина вставок 100 мм
					G	Тип вставок, нержавеющая сталь 316L	Длина вставок 150 мм
					L	Тип пластины, Хастеллой C	Длина вставок 50 мм
					M	Тип пластины, Хастеллой C	Длина вставок 100 мм
					N	Тип пластины, Хастеллой C	Длина вставок 150 мм
					Z	Специальная настройка
6							Заполняющая жидкость	Температурный диапазон
						W	Низкотемпературное силиконовое масло	−65 ~ 145°С
						S	Силиконовое масло, работающее при температуре окружающей среды	−30 ~ 200°С
						H	Высокотемпературное силиконовое масло	−10 ~ 350°С
						U	Сверхвысокотемпературное силиконовое масло	0 ~ 415°С
						V	Растительное масло	0 ~ 250°С
						F	Фторированное масло	−30 ~ 260°С
7								Конфигурация поверхности мембраны соприкасающегося с рабочим определением фланца
							N	Нет
							1	Сталь 316L с покрытием FEP (фторированный этиленпропилен), температура ≤180°C.
							2	Сталь 316Л с покрытием ПФА (перфторалкокси), температура не более 260°С.
							3	Мембрана ламинирована пленкой из ПТФЭ (пленка из политетрафторэтилена) [2], температура ≤200°С (не применимо для вставок типа)
							4	Сталь 316L с покрытием FEP (фторированный этиленпропилен), температура ≤180°C. (Insert type only)
							5	Сталь 316Л с покрытием ПФА (перфторалкокси), температура не более 260°С. (Insert type only)
							6	Позолоченный 316Л
							7	Сталь 316Л с рубиновым покрытием
							8	Антивакуумная обработка
