Введение продукта:

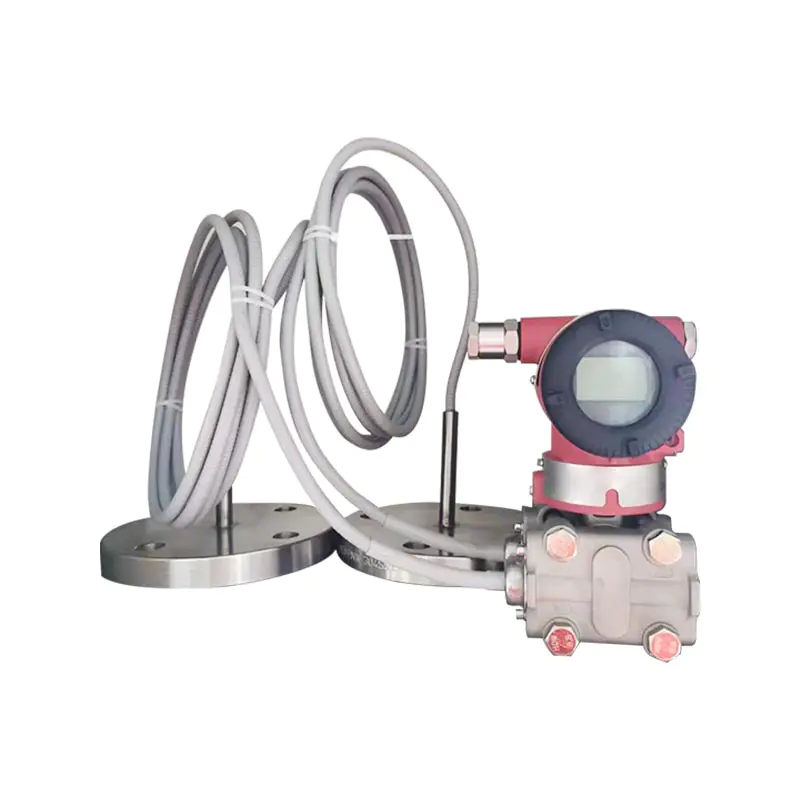

Интеллектуальный дистанционный датчик перепада давления XG3051DP, двухфланцевая капиллярная структура дистанционного управления, измеряет перепад давления окружающей среды и может измерять уровень жидкости, скорость потока, громкость и перепад давления; изолирует измеряемую окружающую среду от датчика корпуса, адаптирован к высокой вязкости, легкой кристаллизации, легкому затвердеванию, высокой температуре, сильным коррозионным воздействиям, а также электродной закупорке и коррозионному измерителю мембранной коробки.
Двухпроводной выходной протокол HART 4–20 мА, поддерживающий изменение контроллера HART и заголовка кнопок на месте, миграция сети, регулируемое демпфирование, высокая точность и хорошая долговременная стабильность; Дополнительный ЖК-дисплей со взрывозащитой. Мембрана может быть изготовлена из таких материалов, как 316L, Hastelloy, тантал и т. д. д. Его можно подключать к системам ПЛК/РСУ и обычно использовать для измерения уровня жидкости и скорости потока в закрытых резервуарах, открытых резервуарах и дросселирующих устройствах.

Применяемые отрасли:
Нефтехимическая промышленность: традиционный котел, уровень жидкости в резервуарах для хранения, обнаружение потока
Угольно-химическая промышленность: контроль перепада давления уровня жидкости в различных технологических резервуарах и башнях
Электричество: бойлер, перепад давления в погодной системе, измерение уровня жидкости.
Металлургия: испытания плавильных технологических резервуаров и герметичных емкостей.
Фармацевтика: измерение уровня жидкости в закрытых резервуарах и ферментационных резервуарах.
Продукты питания и напитки: вязкие материалы, уровень жидкости в герметичных емкостях.
Очистка воды: резервуар для сточных вод, уровень жидкости в закрытом контейнере.
Производство бумаги: перепад уровня давления жидкости в резервуарах для целлюлозы и вязкой среды

Свяжитесь с нами

ПРЕДЫДУЩАЯ:XG3051DP Датчик перепада давления ДАЛЕЕ:XG3051T Дистанционный датчик перепада/абсолютного давления

FAQ Process Connection Instructions Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table Dimensions

Вопрос 1: Какова принципиальная основа двухфланцевого цифрового преобразователя XG3051DP для измерений?
A: Обычно используется для измерения перепада давления; часто используется для измерения уровней жидкостей, скорости потока и плотности среды в закрытых резервуарах. Двухфланцевая капиллярная изолирующая конструкция, подходящая для среды с высокой вязкостью, легкой кристаллизацией, коррозией и постоянными температурами, во избежание закупорки и корпуса датчика, выходного сигнала 4–20 мА HART и интерфейса с системой DCS/PLC.
Вопрос 2: Каковы причины неточной нулевой точки и числового отклонения после установки двойного фланца?
Ответ: Дрейф может быть вызван изменениями температуры окружающей среды, капиллярным растяжением, образованием накипи и кристаллизацией мембран, а также неправильными настройками параметров миграции. После установки необходимо выполнить миграцию нулевой точки на месте; Не допуская выпуклостей и малорадиусного изгиба капилляров; При значительном выдерживании рабочей температуры увеличьте соответствующим образом демпфирование прибора.
В3: Как выбрать материал фланцевой диафрагмы?
О: нержавеющая сталь 316L выбрана для нормальных условий работы; Коррозионную среду можно выбрать из сплава Хастеллой и танталовой пленки. В размещенном запросе указывается название окружающей среды, температуры и давления, чтобы можно было легко подобрать жидкость для заполнения диафрагмы и капилляра.
Вопрос 4: Какие табу при установке капиллярных трубок?
О: Не допускайте резки или резки изогнутых капиллярных трубок; Радиус изгиба >50 мм, их нельзя сжимать или ударять. Капиллярная трубка внутри заполнена уплотняющей жидкостью. Если он поврежден и поврежден, прибор выйдет из строя и его невозможно будет отремонтировать на месте.

Инструкции по подключению к процессу для односторонней подачи без направляющих фланцев

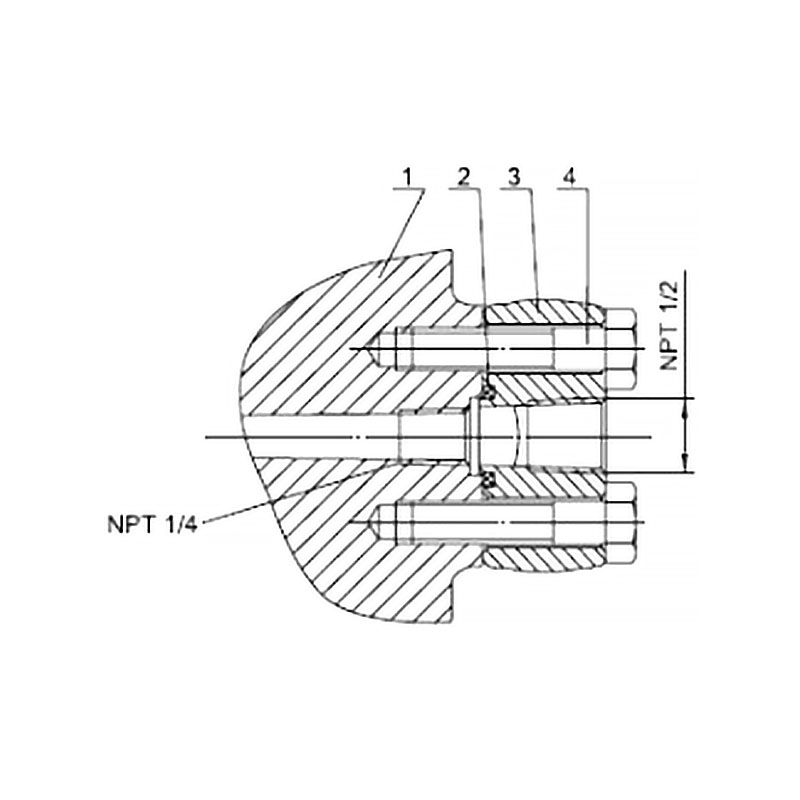

Эллиптический фланец из нержавеющей стали 1/2 NPT (код 1)		1. Фланец напорной камеры..
		2. Уплотнительное кольцо.
		3. Эллиптическое фланцевое соединение NPT 1/2.
		4. Болт

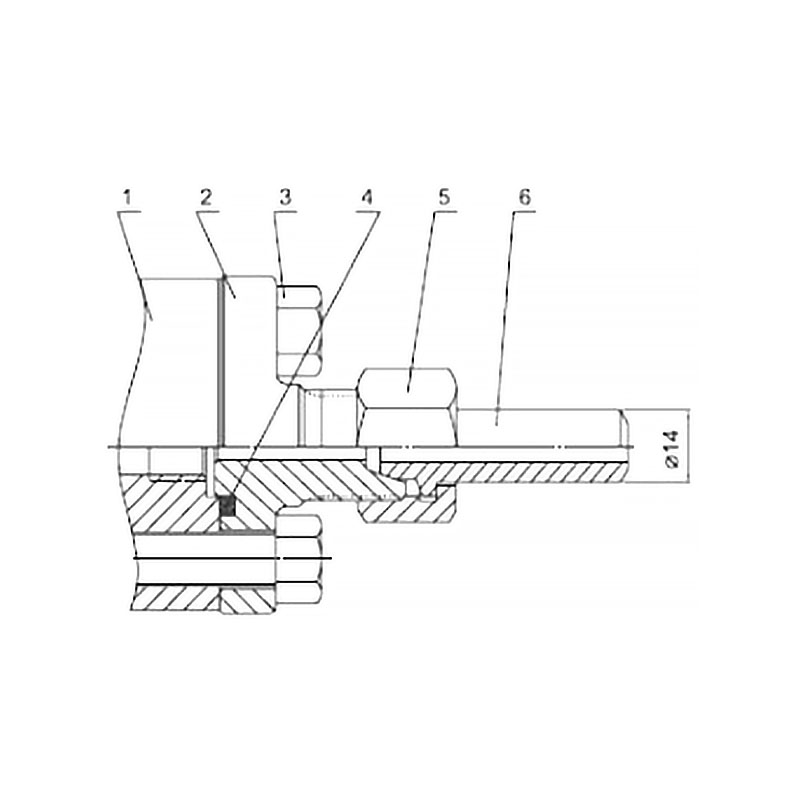

Т-образный соединитель М20х1,5 из нержавеющей стали (код 2)		1. Фланец напорной камеры..
		2. Фитинг М20×1,5 Т-образный с наружной резьбой.
		3. Болт
		4. Уплотнительное кольцо.
		5. Гайка М20×1,5.
		6. Трубка подвода давления

Параметры измерения: перепад давления, уровень жидкости.

Диапазон измерения
Нижний предел	От -100 % URL-адрес (плавно регулируется)
Верхний предел	URL-адрес до 100 % (плавно регулируемый)

Т а б л и ц а 1 — Связь между кодом полосы и диапазоном
Код настройки	Минимальный диапазон	Максимальная дальность	Номинальное давление (макс.)
B	1 кПа	6 кПа	Номинальное давление выносного фланца
C	4 кПа	40 кПа	Номинальное давление выносного фланца
D	25 кПа	250 кПа	Номинальное давление выносного фланца
E	200 кПа	2 МПа	Номинальное давление выносного фланца

Таблица 2. Фланец с выносным разделителем в зависимости от минимальной партии
Тип фланца уровня	Номинальный диаметр	Минимальный диапазон
Тип фланца уровня	Номинальный диаметр	Одиночное дистанционное уплотнение	Двойное дистанционное уплотнение
Плоский тип	Ду 50/2"	10 кПа	10 кПа
Плоский тип	Ду 80/3"	6 кПа	1 кПа
Плоский тип	Ду 4"	6 кПа	1 кПа
Вставленный тип	Ду 50/2"	16 кПа	16 кПа
Вставленный тип	Ду 80/2"	6 кПа	1 кПа
Вставленный тип	Ду 4"	6 кПа	1 кПа

Минимальный радиус действия сенсорного передатчика должен иметь большое значение между диапазонами сигналов, такими как Таблице 1 и Таблице 2.
Регулируемый диапазон не должен быть меньше минимального диапазона. Максимальный диапазон дистанционного преобразователя должен быть измерен между максимальным диапазоном преобразователя и номинальным уровнем открытия фланца.

Выходной сигнал
2-проводной выход HART 4–20 мА постоянного тока, цифровая связь; Протокол HART подает сигнал постоянного тока 4–20 мА.
Пределы выходного сигнала: Imin = 3,9 мА, Imax = 20,5 мА

Ток сигнализации (режим настройки)
Режим пониженного уровня (минимум)	3,7 мА
Режим высокого уровня (максимум)	21 мА
Нет режима поддержания (удержания)	Сохраняет действительное значение тока до возникновения неисправности
Стандартная настройка сигнализации тока	Режим высокого уровня

Константа затухания усилителя составляет 0,1 с; Время стояния датчика и фланца выносного разделителя составляет 0,2 ~ 6 с, в зависимости от датчика датчика, соотношения диапазонов, длины капилляра и вязкости рабочей жидкости.
Дополнительная регулируемая постоянное время составляет в частности 0,1 ~ 60 с.

Корпус передатчика можно зафиксировать в любом положении. Оптимальным условием установки является сохранение вала технологического фланца в вертикальном положении. Отклонение положения приведет к корректируемому смещению нуля. Корпус электронного блока можно поворачивать на 360°, а установочный винт позволяет зафиксировать его в любом угловом положении.
Фланец выносной мембраны соединяется с ответным фланцем, соответствующим стандартам ANSI/DIN. Ответный фланец должен быть оснащен мягкой прокладкой и монтажными болтами и гайками (болты и гайки для пользователей являются дополнительными).
Для датчиков с двойной выносной мембраной капиллярные узлы и фланцы выносной мембраны должны быть установлены в среде с одинаковой температурой окружающей среды, насколько это возможно.
Минимальный радиус изгиба капилляра составляет 75 мм. Скручивание строго запрещено!

Условия окружающей среды

Температура окружающей среды
Минимум	Зависит от заполняющей жидкости
Максимум	85 ℃
С ЖК-дисплеем и уплотнением FKM	-20 ~ 65 ℃
Температура хранения/транспортировки
Минимум	Зависит от заполняющей жидкости
Максимум	85 ℃
Относительная влажность	0 ~ 100 %
Ударная устойчивость
Ускорение	50 г
Продолжительность	11 мс
Устойчивость к вибрации	2 г до 500 Гц
Электромагнитная совместимость (ЭМС)	См. Таблицу 4 «Приложение по ЭМС» на следующей странице.

Предел температуры технологической среды
Средняя температура:-30~400°C

Таблица 3. Взаимосвязь заполняющей жидкости, рабочей температуры и минимального рабочего давления
Заполняющая жидкость	Силиконовое масло (S)	Высокотемпературное силиконовое масло (H)	Сверхвысокотемпературное силиконовое масло (U)	Растительное масло (V)
Плотность при 25 ℃	960 кг/м³	980 кг/м³	1020 кг/м³	937 кг/м³
Диапазон рабочих температур	-30 ~ 200 ℃	-10 ~ 350 ℃	-10 ~ 400 ℃	0 ~ 250 ℃
Температура	Диапазон рабочего давления (кПа абсолютное)
20℃	>10	>10	>10	>25
100℃	>25	>25	>25	>50
150℃	>50	>50	>50	>75
200℃	>75	>75	>75	>100
250℃		>100	>100	>100
350℃		>100	>100
400℃			>100

Примечание. Особое внимание следует уделять любым значениям, выходящим за пределы указанного выше диапазона температуры и давления; их можно решить через
специальный дизайн.

Товар	Описание
Предел давления в корпусе преобразователя	От абсолютного давления 3,5 кПа до номинального давления. Защитное давление может в 1,5 раза превышать номинальное давление, приложенное к обеим сторонам преобразователя одновременно.
Номинальное давление выносного фланца	Стандарт ANSI: 150 фунтов на квадратный дюйм ~ 600 фунтов на квадратный дюйм
Номинальное давление выносного фланца	Стандарт DIN: PN 1,6 МПа ~ PN 10 МПа.
Предел однонаправленной перегрузки	Сторона низкого давления — это номинальное давление корпуса преобразователя; сторона высокого давления — это номинальное давление выносного фланца. Может возникнуть корректируемый дрейф нуля.
Вес	Односторонний пульт:
	DN 50/2": ок. 7 ~ 10 кг.
	DN 80/3": ок. 8 ~ 11 кг
	DN 4": около 9 ~ 12 кг
	Двусторонний пульт:
	DN 50/2": ок. 10 ~ 16,5 кг
	DN 80/3": около 12 ~ 18 кг.
	DN 4": ок. 14 ~ 21 кг
Взрывозащищенное исполнение	Сертификат взрывобезопасности NEPSI: Ex dⅡC T6
Взрывозащищенное исполнение	Сертификат искробезопасности NEPSI: Ex iaⅡC T4
Допустимая рабочая температура	-40℃ ~ 65℃

Условия питания и нагрузки
Напряжение питания 24В.
R≤(Us-12В) /Imax kQ 2
где Iмакс=23 мА
Максимальное напряжение источника питания: 42 В постоянного тока
Минимальное напряжение источника питания: 12 В постоянного тока, 15 В постоянного тока (ЖК-дисплей с подсветкой)
Диапазон нагрузки цифровой связи: 250~600Q

Товар	Описание
Материал
Измерительная капсула	Нержавеющая сталь 316L
Диафрагма	Нержавеющая сталь 316L, Hastelloy C, Tantalum
Технологический фланец	Нержавеющая сталь 304
Заполняющая жидкость	Силиконовое масло, Высокотемпературное силиконовое масло, Сверхвысокотемпературное силиконовое масло, Растительное масло
Уплотнительное кольцо	NBR (бутадиен-нитриловый каучук), FKM (фторкаучук), PTFE (политетрафторэтилен)
Корпус передатчика	Алюминиевый сплав, поверхность покрыта эпоксидной смолой методом распыления.
Прокладка корпуса	NBR (Нитрил-бутадиеновый каучук)
Паспортная табличка	Нержавеющая сталь 304
Электрическое соединение	Кабельный ввод М20×1,5; клеммы подходят для проводов сечением 0,5 ~ 2,5 мм².
Технологическое соединение	Внутренняя резьба NPT 1/4 и UNF 7/16 дюйма на стороне низкого давления преобразователя. Фланец уровня на стороне высокого давления соответствует стандартам ANSI или DIN. Возможен прямой монтаж; см. стр. 42, часть 7.
Класс защиты корпуса	IP67

Таблица 4 Электромагнитная совместимость
Нет.	Тестовый предмет	Базовый стандарт	Условия испытания	Уровень производительности
1	Излучаемые помехи (корпус)	ГБ/Т 9254-2008 Таблица 5	30 МГц ~ 1000 МГц	Пройти
2	Кондуктивные помехи (порт питания постоянного тока)	ГБ/Т 9254-2008 Таблица 1	0,15–30 МГц	Пройти
3	Устойчивость к электростатическому разряду (ESD)	ГБ/Т 17626.2-2006	4кВ (Контакт)	B
3	Устойчивость к электростатическому разряду (ESD)	ГБ/Т 17626.2-2006	8кВ (Воздух)	B
4	Устойчивость к радиочастотному электромагнитному полю	ГБ/Т 17626.3-2006	10 В/м (80 МГц ~ 1 ГГц)	A
5	Устойчивость к магнитному полю промышленной частоты	ГБ/Т 17626.8-2006	30А/м	A
6	Электрическая устойчивость к быстрым переходным процессам/всплескам	ГБ/Т 17626.4-2008	2кВ (5/50нс, 5кГц)	B
7	Иммунитет к скачкам	ГБ/Т 17626.5-2008	1 кВ (между линиями)	B
7	Иммунитет к скачкам	ГБ/Т 17626.5-2008	2 кВ (линия-земля) (1,2 мкс/50 мкс)	B
8	Устойчивость к кондуктивным помехам, вызванным радиочастотными полями	ГБ/Т 17626.6-2008	3 В (150 кГц ~ 80 МГц)	A

Примечание: (1) A Описание уровня производительности: Во время тестирования производительность находится в пределах нормальных значений, указанных в технических характеристиках.
(2) B Описание уровня производительности: во время тестирования функции или производительность временно снижаются или исчезают, но могут восстановиться самостоятельно; фактические условия эксплуатации, условия хранения и данные остаются неизменными.

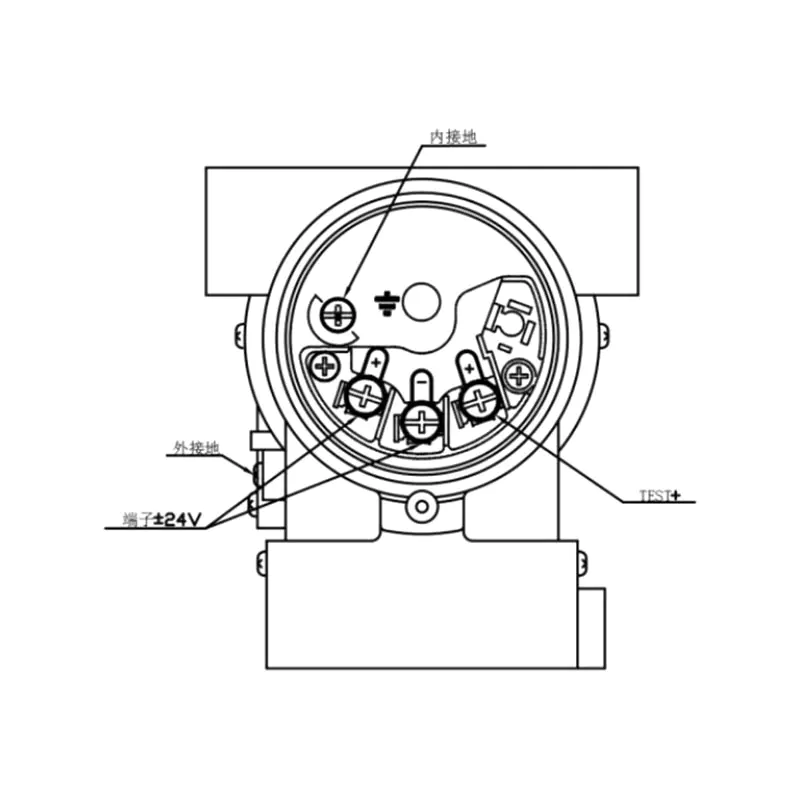

Рисунок 5: Схема отключения подключения

Примечание. предоставление внешнего подключения к сигнальному терминалу.

1 Выбор узла выносной мембраны для выносного датчика перепада давления базового типа
10		Узел удаленного разделителя перепада давления базового типа
	XH–	С капилляром, положительная ( ) сторона
	XL–	С капилляром, отрицательная (–) сторона
20			Номинальный диаметр технологического соединения	Тип поверхности уплотнения	Материал поверхности мембраны/уплотнения
		A	Ду50 ДИН 2501	Тип Е DN2526	Нержавеющая сталь 316L
		B	Ду50 ДИН 2501	Тип Е DN2526	Хастеллой С
		C	Ду50 ДИН 2501	Тип Е DN2526	Тантал
		H	Ду80 ДИН 2501	Тип Е DN2526	Нержавеющая сталь 316L
		I	Ду80 ДИН 2501	Тип Е DN2526	Хастеллой С
		G	Ду80 ДИН 2501	Тип Е DN2526	Тантал
		D	ДУ2" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
		E	ДУ2" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Хастеллой С
		F	ДУ2" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Тантал
		K	ДУ3" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
		L	ДУ3" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Хастеллой С
		M	ДУ3" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Тантал
		N	ДУ4" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Нержавеющая сталь 316L
		O	ДУ4" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Хастеллой С
		P	ДУ4" ANSI B 16,5	Радиочастотный тип ANSI B 16,5	Тантал
		Q	Ду100 DIN 2501	Тип Е DN2526	Нержавеющая сталь 316L
		S	Ду100 DIN 2501	Тип Е DN2526	Хастеллой С
		T	Ду100 DIN 2501	Тип Е DN2526	Тантал
30				Номинальное давление	Класс давления	Стандарт давления фланца
			1	ПН1МПа/4МПа	DIN 2501	DIN 2501
			2	Ру6,4МПа	DIN 2501	DIN 2501
			3	Ру10МПа	DIN 2501	DIN 2501
			6	150 фунтов на квадратный дюйм	АНСИ Б 16,5	АНСИ Б 16,5
			7	300 фунтов на квадратный дюйм	АНСИ Б 16,5	АНСИ Б 16,5
			8	600 фунтов на квадратный дюйм	АНСИ Б 16,5	АНСИ Б 16,5 (DN4" ANSI B16.5 excluded)
40					Тип подключения
				F	Плоский тип
				H	Тип вставки, нержавеющая сталь 316L, длина вставки 50 мм
				I	Тип вставки, нержавеющая сталь 316L, длина вставки 100 мм
				G	Тип вставки, нержавеющая сталь 316L, длина вставки 150 мм
				L	Тип вставки, Хастеллой С, длина вставки 50 мм
				M	Тип вставки, Hastelloy C, длина вставки 100 мм
				N	Тип вставки, Hastelloy C, длина вставки 150 мм
50						Заполняющая жидкость	Рабочая температура. Диапазон
					S	Силиконовое масло	-30 ~ 200 ℃
					H	Высокотемпературное силиконовое масло	-10 ~ 350 ℃
					U	Сверхвысокотемпературное силиконовое масло	-10 ~ 400 ℃
					V	Растительное масло	0 ~ 250 ℃
					F	Фторированное масло	-30 ~ 260 ℃
					L	Сверхнизкотемпературная заполняющая жидкость	-100 ~ 100 ℃
					F	Сверхвысокотемпературная заполняющая жидкость	10 ~ 600 ℃
60							Длина капилляра
						1	1 м
						2	2 м
						3	3 м
						4	4 м
						5	5 м
						6	6 м
						7	7 м
						8	8 м
						9	9 м
						10	10 м
						11	11 м
						12	12 м
						…	…
70								Капиллярная часть
							N	Нет
							P	Капилляр с защитным слоем ПВХ
80									Форма лицевой поверхности мембраны технологического фланца, контактирующего со средой
								N	Нет
								1	ФЭП с покрытием из стали 316L (температура ≤ 180 ℃)
								2	PFA с покрытием из 316L (температура ≤ 260 ℃)
								3	Мембрана из ПТФЭ, наклеенная на диафрагму (температура ≤ 200 ℃)
								4	ФЭП с покрытием из стали 316L (температура ≤ 180 ℃) (inserted type only)
								5	PFA с покрытием из 316L (температура ≤ 260 ℃) (inserted type only)
								6	Вакуумная обработка

2 Выбор узла выносного разделительного разделителя перепада давления с резьбовым креплением
10		Узел дистанционного уплотнения перепада давления с резьбовым креплением
	ТХ–	С капилляром, положительная ( ) сторона
	ТЛ–	С капилляром, отрицательная (–) сторона
20			Материал поверхности мембраны/уплотнения
		U	Нержавеющая сталь 316L
		V	Хастеллой С
		W	Тантал
30				Соединение заподлицо
			1	Нет
			0	Доступно
40					Заполняющая жидкость	Рабочая температура. Диапазон
				S	Силиконовое масло	-30 ~ 200 ℃
				H	Высокотемпературное силиконовое масло	-10 ~ 350 ℃
				U	Сверхвысокотемпературное силиконовое масло	-10 ~ 400 ℃
				V	Растительное масло	0 ~ 250 ℃
				F	Фторированное масло	-30 ~ 260 ℃
				L	Сверхнизкотемпературная заполняющая жидкость	-100 ~ 100 ℃
				F	Сверхвысокотемпературная заполняющая жидкость	10 ~ 600 ℃
50						Длина капилляра
					1	1 м
					2	2 м
					3	3 м
					4	4 м
					5	5 м
					6	6 м
					7	7 м
					8	8 м
					9	9 м
					10	10 м
					11	11 м
					12	12 м
					…	…
60							Капиллярная часть
						N	Нет
						P	Капилляр с защитным слоем ПВХ
70								Форма корпуса смачиваемой диафрагмы
							N	Нет
							P	Вакуумная обработка

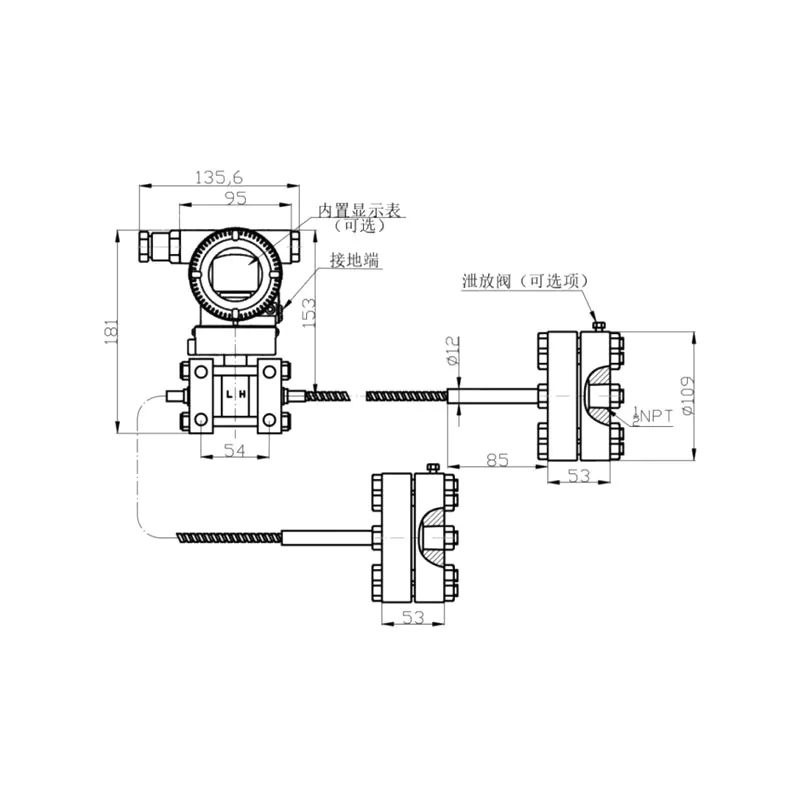

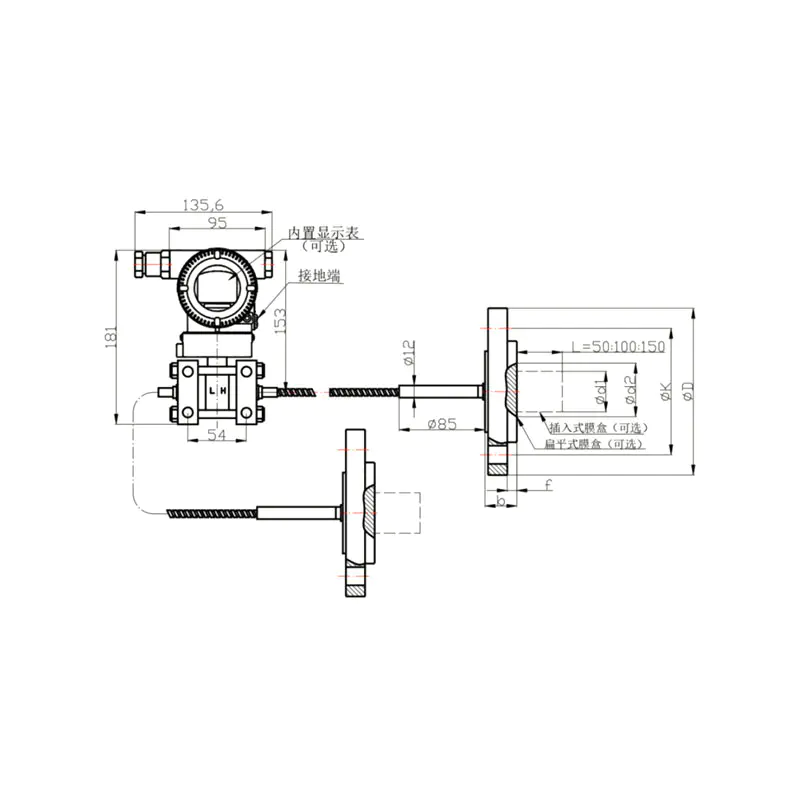

Рисунок 1. Чертеж узла двустороннего дистанционного разделителя перепада давления базового типа	Рисунок 2. Чертеж узла одностороннего выносного разделителя перепада давления базового типа

Примечание:
(1) Односторонний узел выносной мембраны дифференциального давления базового типа может быть установлен как на боковой стороне высокого давления, так и на стороне преобразователя низкого давления.
(2) Метод установки преобразователя преобразователя для одно- или двухступенчатого узла выносной мембраны дифференциального давления базового типа, такой же, как и для преобразователя дифференциального давления серии XG3051DP.

Таблица 5. Таблица конструктивных размеров выносного фланца
Номинальный диаметр	Номинальное давление	ΦD	ΦК	Φd1	Φd2	Φd3	t	b	Требуются болты
Номинальный диаметр	Номинальное давление	ΦD	ΦК	Тип вставки	Плоский тип	Φd3	t	b	Количество	Тема
DN 50 (Уплотнительная поверхность DIN 2526, тип E) (Фланец DIN 2501)	Ру1,6/4МПа	165	125	48.3	57	102	3⁺⁰·⁵	20	4	М16
	Ру6,4МПа	185	135	48.3	57	102	3⁺⁰·⁵	26	4	М20
	Ру10МПа	195	145	48.3	57	102	3⁺⁰·⁵	28	4	М20
DN 80 (Уплотнительная поверхность DIN 2526, тип E) (Фланец DIN 2501)	Ру1,6/4МПа	200	160	76	75	138	3⁺⁰·⁵	24	8	М16
	Ру6,4МПа	215	170	76	75	138	3⁺⁰·⁵	28	8	М20
	Ру10МПа	230	180	76	75	138	3⁺⁰·⁵	32	8	М24
Ду 2" (тип ANSI B 16,5 RF)	150 фунтов за квадратный дюйм	152.4	120.6	48.3	57	92.1	3⁺⁰·⁵	17.4	4	М18
	300 фунтов за квадратный дюйм	165.1	127	48.3	57	92.1	3⁺⁰·⁵	20.6	8	М18
	600 фунтов за квадратный дюйм	165.1	127	48.3	57	92.1	6.35	31.75	8	М18
DN 3" (тип ANSI B 16,5 RF)	150 фунтов за квадратный дюйм	190.5	152.4	76	75	127	3⁺⁰·⁵	22.2	4	М16
	300 фунтов за квадратный дюйм	209.5	168.3	76	75	127	3⁺⁰·⁵	27	8	М20
	600 фунтов за квадратный дюйм	209.5	168.3	76	75	127	6.35	38.05	8	М20
DN 4" (тип ANSI B 16,5 RF)	150 фунтов за квадратный дюйм	229	191	89	89	157	3⁺⁰·⁵	30	8	М18
DN 4" (тип ANSI B 16,5 RF)	300 фунтов за квадратный дюйм	255	200	89	89	157	3⁺⁰·⁵	32	8	М18

Примечание:Пользователь может дополнительно оснастить босангайку.

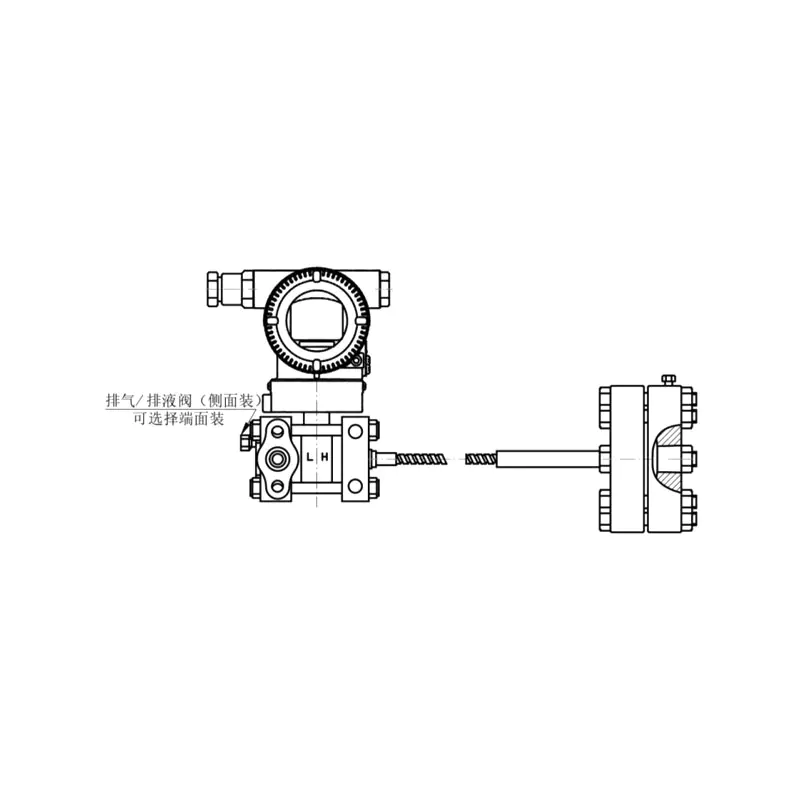

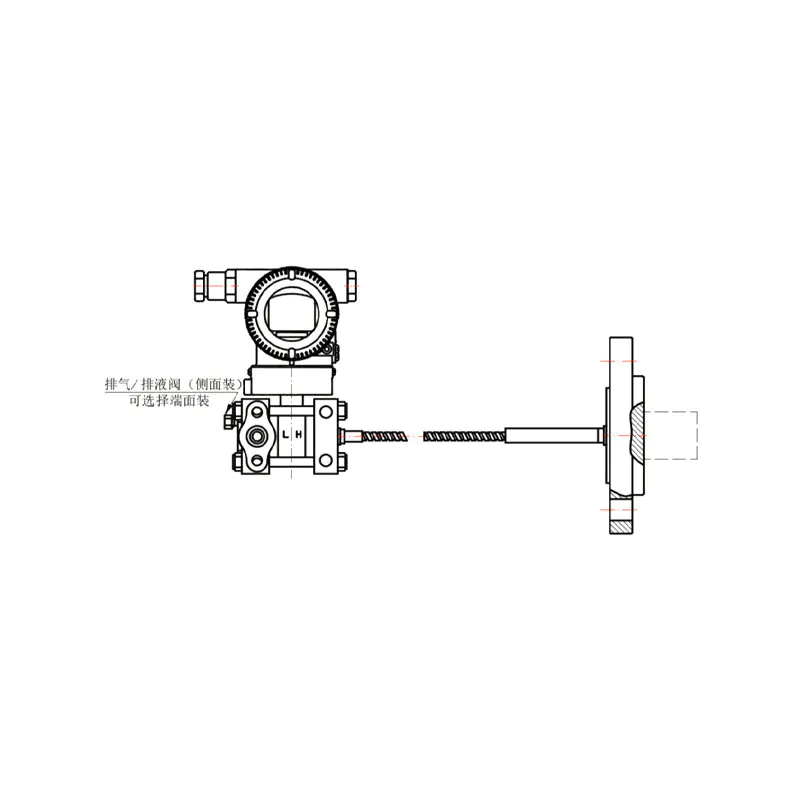

Рисунок 3	Рис. 4. Односторонний узел выносного разделительного разделителя перепада давления с резьбовым креплением.

Примечание:
(1) Односторонний узел выносной мембраны дифференциального давления с резьбовым креплением может быть установлен как на стороне высокого давления, так и на стороне преобразователя низкого давления корпуса.
(2) Метод установки преобразователя преобразователя для одноконтактного и двухкомпонентного узлов выносной мембраны дифференциального давления с резьбовым креплением такой же, как и для преобразователя дифференциального давления серии XG3051DP.
