Условия установки

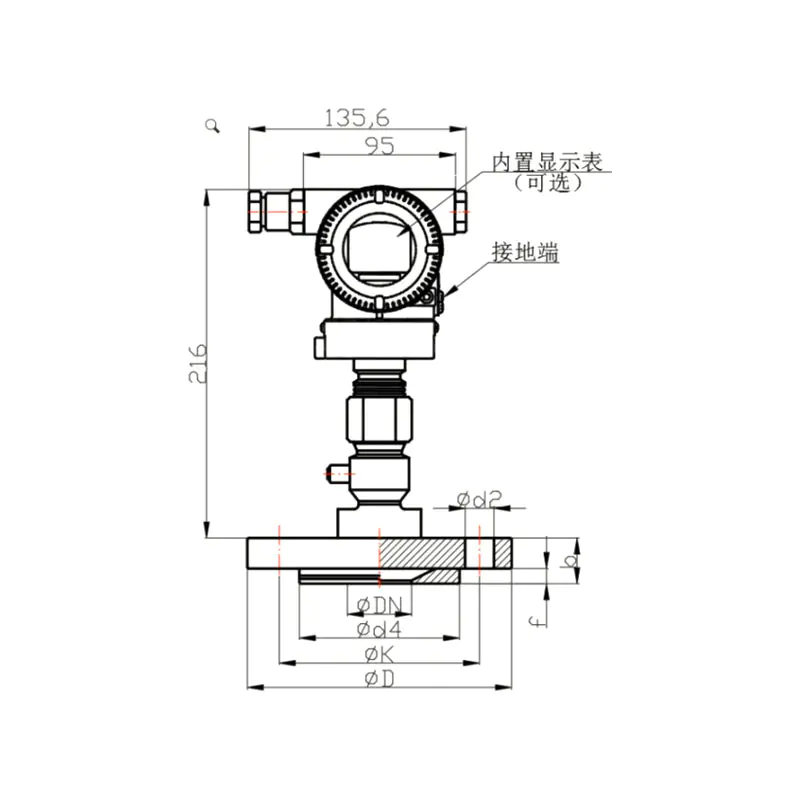

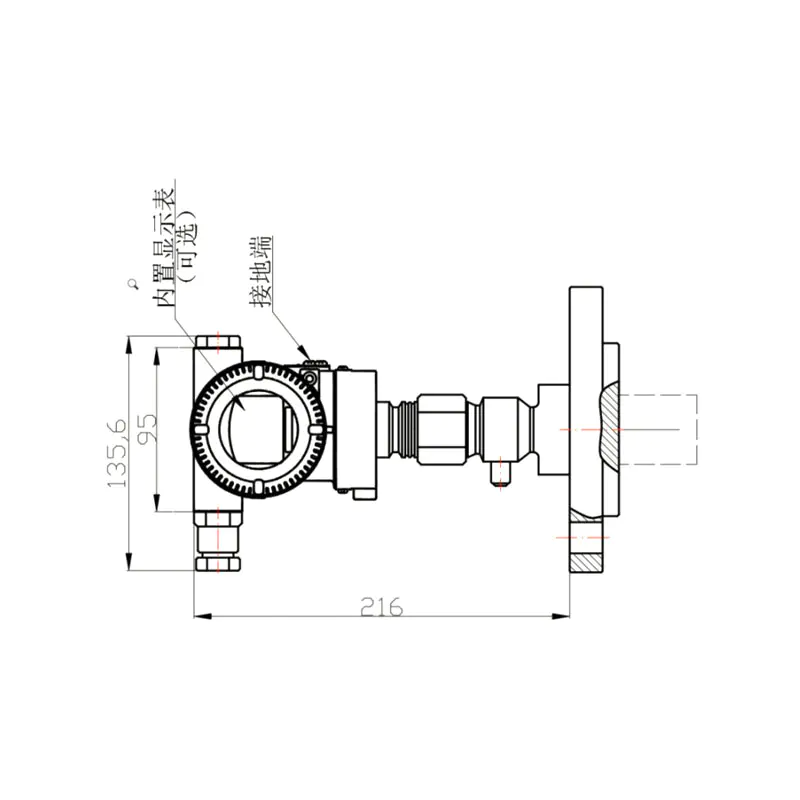

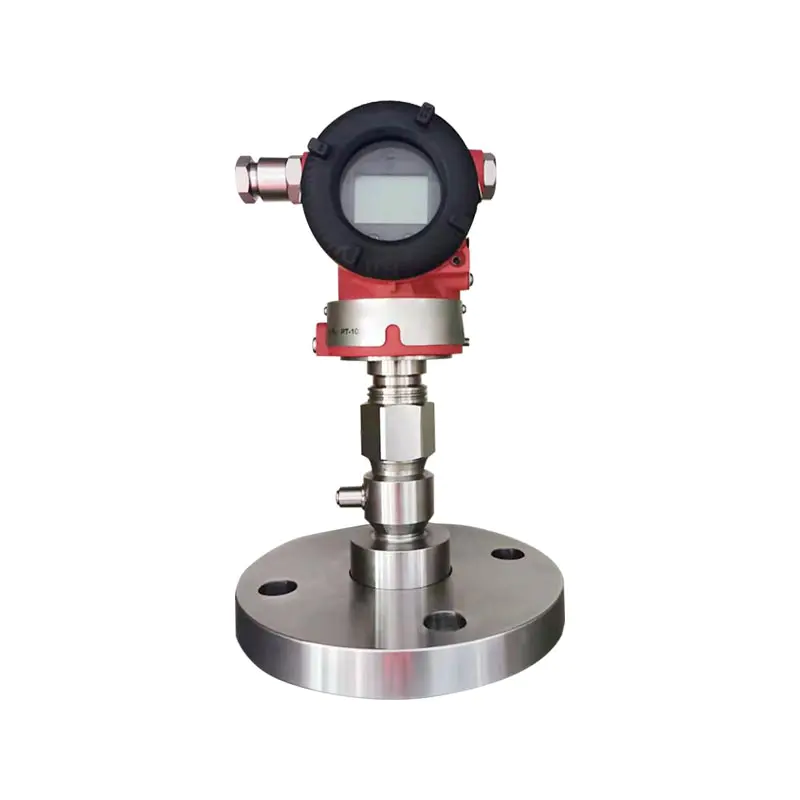

Выносные преобразователи избыточного/абсолютного давления без капиллярных трубок можно монтировать непосредственно через выносной фланец. Отклонение положения приведет к корректируемому смещению нуля. Корпус электроники может вращаться на 360°, а установочный винт позволяет зафиксировать его в любом положении.
Выносной фланец манометрического/абсолютного давления соединяется с ответными фланцами, соответствующими стандартам ANSI/DIN. Такие ответные фланцы должны быть оснащены мягкими прокладками и монтажными болтами и гайками (болты и гайки для пользователей являются дополнительными).

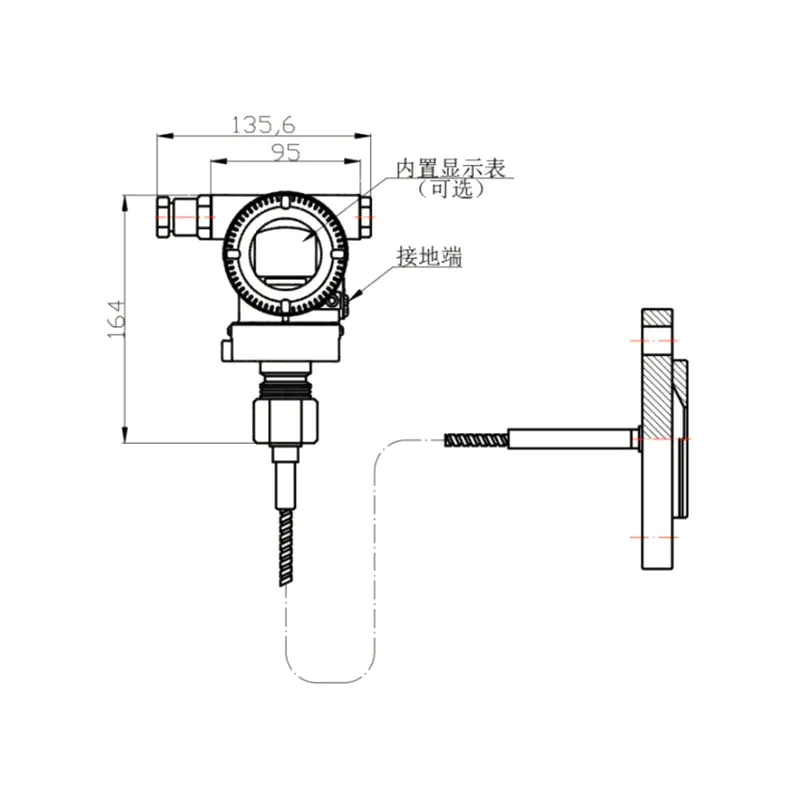

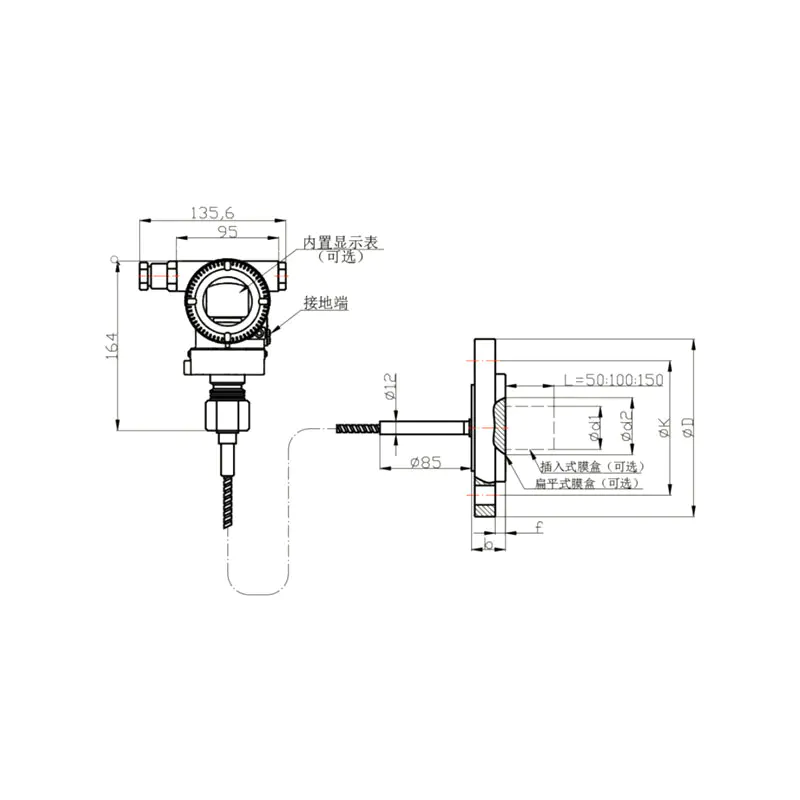

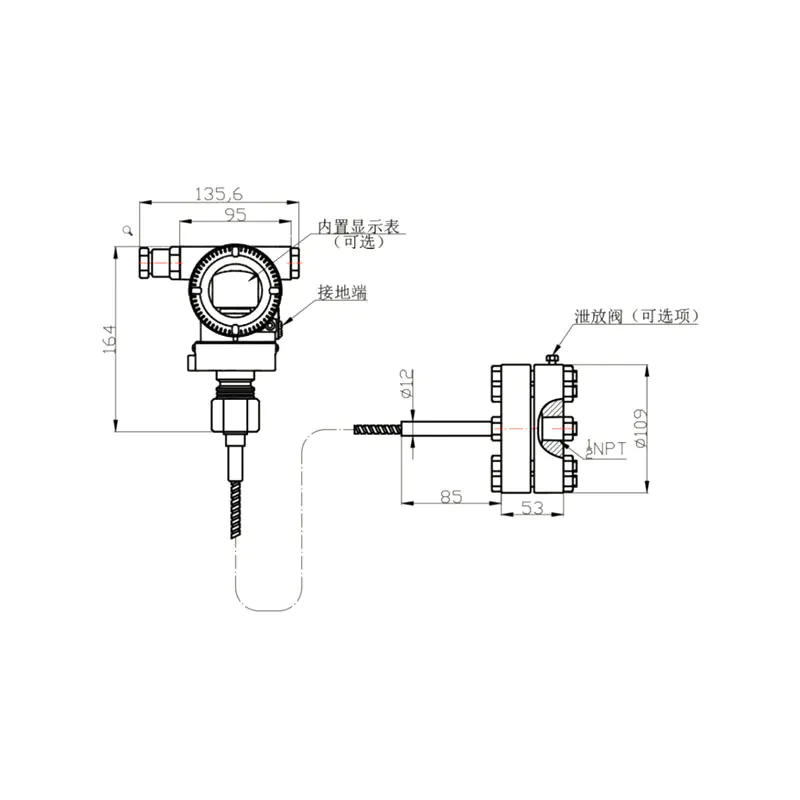

Для выносных датчиков избыточного/абсолютного давления с капиллярными трубками: если узел выносной мембраны установлен под корпусом преобразователя, максимальная разница по высоте между узлом выносной мембраны и корпусом преобразователя должна составлять менее 5 м. Если рабочее давление ниже 100 кПа абсолютного давления, установите корпус преобразователя под узлом выносной мембраны.
Минимальный радиус изгиба капиллярной трубки составляет 75 мм. Никакое скручивание не допускается!
Условия окружающей среды
| Температура окружающей среды |
| Минимум | Зависит от заполняющей жидкости |
| Максимум | 85 ℃ |
| С ЖК-дисплеем и уплотнением FKM | -20 ~ 65 ℃ |
| Температура хранения/транспортировки |
| Минимум | Зависит от заполняющей жидкости |
| Максимум | 85 ℃ |
| Относительная влажность | 0 ~ 100 % |
| Ударная устойчивость |
| Ускорение | 50 г |
| Продолжительность | 11 мс |
| Устойчивость к вибрации | 2 г до 500 Гц |
| Электромагнитная совместимость (ЭМС) | См. Таблицу 4 «Приложение по ЭМС» на следующей странице. |
Предел температуры технологической среды
Средняя температура:-30~400°C
| Таблица 3. Взаимосвязь заполняющей жидкости, рабочей температуры и минимального рабочего давления | |
| Заполняющая жидкость | Силиконовое масло (S) | Высокотемпературное силиконовое масло (H) | Сверхвысокотемпературное силиконовое масло (U) | Растительное масло (V) |
| Плотность при 25 ℃ | 960 кг/м³ | 980 кг/м³ | 1020 кг/м³ | 937 кг/м³ |
| Диапазон рабочих температур | -30 ~ 200 ℃ | -10 ~ 350 ℃ | -10 ~ 400 ℃ | 0 ~ 250 ℃ |
| Температура | Диапазон рабочего давления (кПа абсолютное) | |
| 20℃ | >10 | >10 | >10 | >25 |
| 100℃ | >25 | >25 | >25 | >50 |
| 150℃ | >50 | >50 | >50 | >75 |
| 200℃ | >75 | >75 | >75 | >100 |
| 250℃ | | >100 | >100 | >100 |
| 350℃ | | >100 | >100 | |
| 400℃ | | | >100 | |
Примечание. Особое внимание следует уделять любым значениям, выходящим за пределы указанного выше диапазона температуры и давления; их можно решить через
специальный дизайн.
| Товар | Спецификация |
| Предел давления в корпусе преобразователя | Вакуум до максимального давления |
| Номинальное давление выносного фланца | ANSI: 150 ~ 600 фунтов на квадратный дюйм |
| DIN: PN 1,6 МПа ~ PN 10 МПа |
| Вес | DN 50/2": ок. 7 ~ 10 кг. |
| DN 80/3": ок. 8 ~ 11 кг |
| DN 4": около 9 ~ 12 кг |
| Взрывозащищенное исполнение | Взрывобезопасность NEPSI: Ex dⅡC T6 |
| Искробезопасность NEPSI: Ex iaⅡC T4 |
| Допустимая рабочая температура | -40 ℃ ~ 65 ℃ |

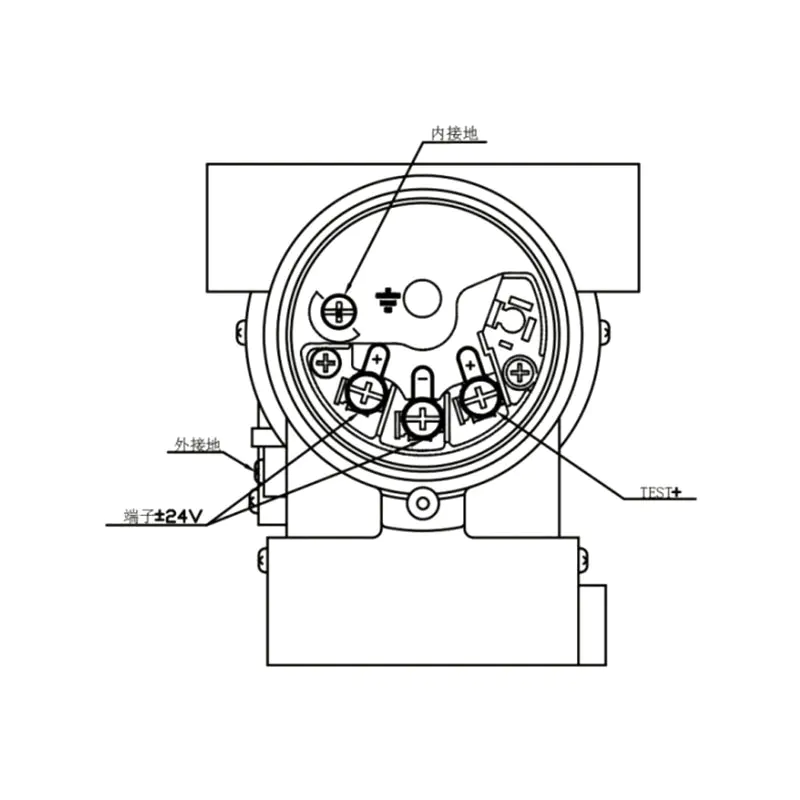

Условия питания и нагрузки
Напряжение питания 24В.
R≤(Us-12В) /Imax kQ 2
где Iмакс=23 мА
Максимальное напряжение источника питания: 42 В постоянного тока
Минимальное напряжение источника питания: 12 В постоянного тока, 15 В постоянного тока (ЖК-дисплей с подсветкой)
Диапазон нагрузки цифровой связи: 250~600Q
| Товар | Спецификация |
| Материал | |
| Измерительная капсула | Нержавеющая сталь 316L |
| Диафрагма | Нержавеющая сталь 316L, Hastelloy C, Tantalum |
| Технологический фланец | Нержавеющая сталь 304 |
| Заполняющая жидкость | Силиконовое масло, Высокотемпературное силиконовое масло, Сверхвысокотемпературное силиконовое масло, Растительное масло |
| Корпус передатчика | Алюминиевый сплав с эпоксидным покрытием |
| Прокладка корпуса | Нитриловый каучук (NBR) |
| Паспортная табличка | Нержавеющая сталь 304 |
| Электрическое подключение | Кабельный ввод М20×1,5; клеммы подходят для проводов сечением 0,5 ~ 2,5 мм². |
| Технологическое соединение | Фланец выносного уплотнения соответствует стандарту ANSI или DIN. Возможен прямой монтаж; обратитесь к размерному чертежу |
| Класс защиты корпуса | IP67 |
| Таблица 4 Приложение по ЭМС |
| Нет. | Тестовый предмет | Базовый стандарт | Условия испытания | Уровень производительности |
| 1 | Излучение (корпус) | ГБ/Т 9254-2008 Таблица 5 | 30 МГц ~ 1000 МГц | Пройти |
| 2 | Кондуктивная эмиссия (порт питания постоянного тока) | ГБ/Т 9254-2008 Таблица 1 | 0,15–30 МГц | Пройти |
| 3 | Устойчивость к электростатическому разряду (ESD) | ГБ/Т 17626.2-2006 | 4кВ (Контакт), 8кВ (Воздух) | B |
| 4 | Устойчивость к излучаемому радиочастотному электромагнитному полю | ГБ/Т 17626.3-2006 | 10 В/м (80 МГц~1 ГГц) | A |
| 5 | Устойчивость к магнитному полю промышленной частоты | ГБ/Т 17626.8-2006 | 30А/м | A |
| 6 | Устойчивость к электрическим быстрым переходным процессам | ГБ/Т 17626.4-2008 | 2кВ (5/50нс,5кГц) | B |
| 7 | Иммунитет к скачкам | ГБ/Т 17626.5-2008 | 1 кВ (между линиями) | B |
| 2 кВ (линия-земля) (1,2 мкс/50 мкс) |
| 8 | Устойчивость к кондуктивным помехам, вызванным радиочастотными полями | ГБ/Т 17626.6-2008 | 3 В (150 кГц ~ 80 МГц) | A |
Примечания:
(1) Уровень производительности A: Во время испытания производительность остается в пределах технических характеристик.
(2) Уровень производительности B: Во время теста может произойти временное ухудшение или потеря функциональности/производительности, но устройство может восстановиться автоматически. Фактическое рабочее состояние и сохраненные данные остаются неизменными.
