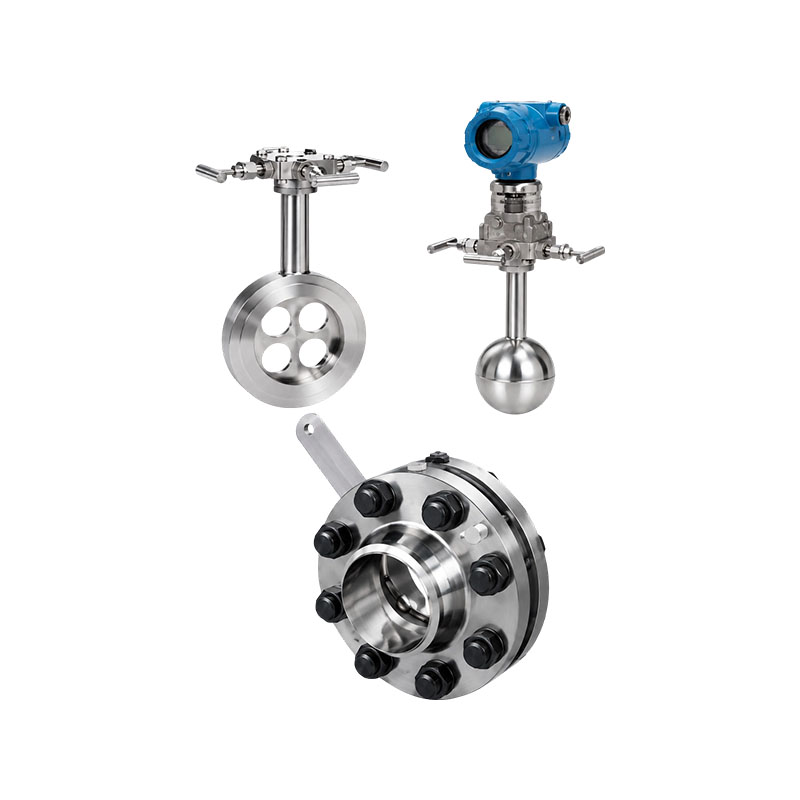

Балансный расходомер типа XG-PHL

Балансный расходомер типа XG-PHL значительно усовершенствовал традиционное дросселирующее устройство и обладает значительными характеристиками сбалансированного выпрямления. Традиционные дроссельные устройства имеют только одно отверстие для потока, из-за чего жидкость теряет свой идеальный поток после дросселирования, таким образом не полностью используя преимущества расходомеров дифференциального давления. Сбалансированные расходомеры применимы практически ко всем измерениям жидкостей и представляют собой революцию в технологии измерения жидкостей. В настоящее время сбалансированные расходомеры широко используются в таких отраслях, как нефтяная, химическая, металлургическая, энергетическая, газовая и водоочистная.

Принцип работы:
Сбалансированный расходомер — это революционный расходомер дифференциального давления, который работает по тому же принципу, что и другие расходомеры дифференциального давления, основанный на принципе преобразования энергии в герметичных трубопроводах; в идеальных условиях жидкости скорость потока в трубопроводе пропорциональна квадратному корню из перепада давления. Скорость потока в трубопроводе можно рассчитать на основе уравнения Бернулли путем измерения значения перепада давления. Датчик сбалансированного расхода представляет собой дросселирующий выпрямитель с пористым диском, установленный на поперечном сечении трубопровода, размер и расположение каждого отверстия которого настраиваются на основе специальных формул и данных испытаний, известных как число отверстий. Когда жидкость проходит через функциональные отверстия диска, она балансируется и выпрямляется; вихрь будет минимизирован и образуется приближенная идеальная жидкость. С помощью устройства измерения давления можно получить стабильный сигнал перепада давления, а объемный расход и массовый расход можно рассчитать в соответствии с уравнением Бернулли.

Особенности продукта:
1. Высокая линейность и хорошая повторяемость. Датчик сбалансированного расхода имеет симметричную пористую структуру, которая позволяет сбалансировать поле потока, уменьшить вихревые токи, вибрации и шум сигнала. Стабильность поля потока значительно улучшена, а линейность в 5-10 раз выше, чем у диафрагмы. Повторяемость увеличивается на 54%, что составляет 0,15%. Благодаря своим комплексным характеристикам сбалансированный расходомер относится к категории расходомеров высокого класса.
5: Когда коэффициент диапазона равен 1, линейность может достигать ± 0,3%;
7: Когда коэффициент диапазона равен 1, линейность может достигать ±0,5 %.
10: Когда коэффициент диапазона равен 1, линейность может достигать ± 1,0%.
2. Низкие требования к прямым участкам труб. Благодаря стабильному полю потока и удвоенной скорости восстановления давления по сравнению с диафрагмами датчики сбалансированного расхода значительно снижают требования к прямым участкам трубы. Передние и задние прямые участки трубы обычно бывают 3D и 1D, с минимальной длиной менее 0,5D, что исключает большое количество прямых участков трубы, особенно тех, которые изготовлены из специальных и дорогих материалов.
3. Уменьшите постоянную потерю давления. Пористая симметричная сбалансированная конструкция снижает турбулентные силы сдвига и образование вихрей, снижает потери кинетической энергии и постоянные потери давления в 2,5 раза по сравнению с диафрагмами при тех же условиях измерения, тем самым экономя значительные эксплуатационные затраты на электроэнергию. Это энергосберегающий инструмент, который стоит широко продвигать.
4. Устойчив к загрязнениям и не забивается. Пористая симметричная конструкция баланса уменьшает образование турбулентных сдвиговых сил и завихрений, значительно уменьшая образование мертвых зон, обеспечивая плавное прохождение грязной среды через несколько отверстий и снижая вероятность закупорки отверстий для жидкости.        5. Можно напрямую заменить диафрагму. Он имеет тот же метод использования и внешний вид, что и диафрагма, поэтому его можно заменить напрямую без каких-либо изменений в трубах или сопутствующих инструментах. Это очень удобно для преобразования EMS всей установки по учету энергии, заменяя диафрагму сбалансированным расходомером.
6. Широкий диапазон измерения расхода. По результатам эксперимента сбалансировать производительность расходомера так, чтобы его расход мог находиться в диапазоне от минимального до сверхзвукового, с минимальным числом Рейнольдса ниже 200 и максимальным числом Рейнольдса более 107; Значение бета можно выбрать от 0,5 до 0,90.
7. Долгосрочная стабильность – это хорошо. За счет значительного снижения турбулентной сдвиговой силы существенно снижается прямое трение между средой и дросселирующим элементом, а его значение β остается неизменным в течение длительного времени. Весь инструмент не имеет подвижных частей, поэтому может сохранять устойчивость в течение длительного времени.
8. Может измерять среды с высокой температурой и высоким давлением. Как и в случае с диафрагмами и другими дросселирующими устройствами, рабочая температура и давление зависят от материала и марки трубопровода и фланца. Рабочая температура может достигать 850 °C, а рабочее давление — 42 МПа.
9. Может измерять примеси в сложных условиях работы. Благодаря своей уникальной конструкционной конструкции он обладает особыми характеристиками и может работать с двухфазной смесью газ-жидкость, различными смешанными газами (такими как газ, биогаз, угольный газ и т. д.), различными низкотемпературными газами (такими как СПГ, жидкий азот, жидкий кислород, жидкий водород, жидкий хлор, сжиженный этилен, сжиженный нефтяной газ и т. д.), двухфазными средами газ-жидкость (например, влага), суспензией, многофазным потоком воды, вибрирующим потоком воды, электромагнитными помехами. среды и двунаправленный поток (поскольку балансовый расходомер полностью симметричен с обеих сторон).

Область применения:
1. Нефтехимическая промышленность: измерение расхода жидкости, газа и пара.
2. Тепловая мощность: измерение котлового пара, оборотной воды и газа.
3. Металлургия: доменный газ, охлаждающая вода, технологический газ.
4. Водоочистка: промышленные сточные воды, чистая вода, сжатый воздух
