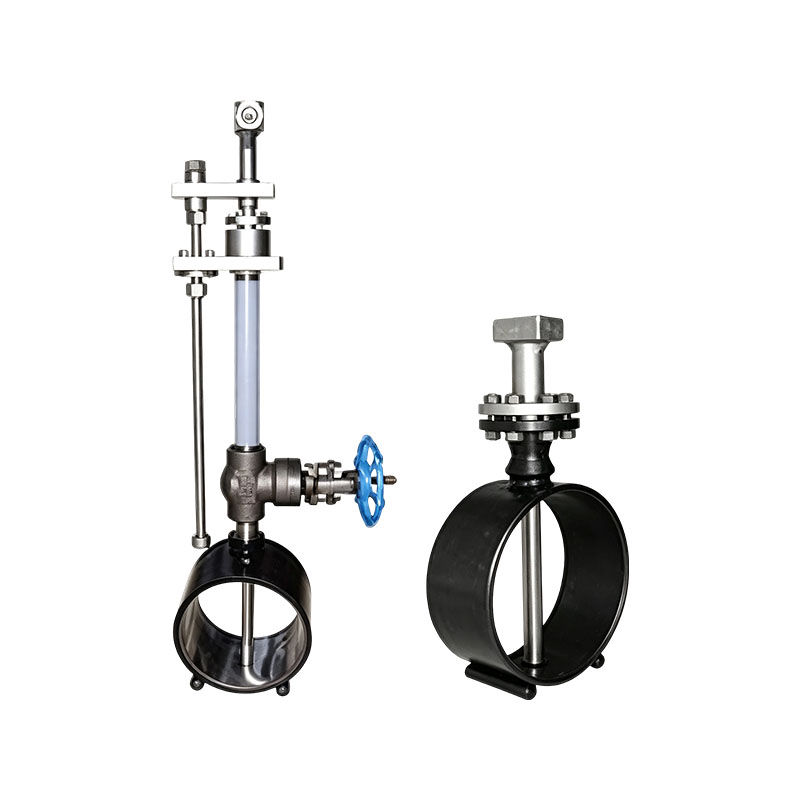

XG-DRB Расходомер Дилбар

The XG-DRB Dearbar uniform flow meter is a new type of plug-in flow meter that uses the differential pressure principle for flow measurement and follows the Bernoulli equation: Q=KxCx root DP. В настоящее время он признан во всем мире как наиболее точный, воспроизводимый и надежный расходомер для однократного измерения расхода. The simple structure, easy assembly and disassembly, low pressure loss, and low cost of use and maintenance make it an energy-saving and economical flowmeter worth promoting and using. Especially in the case of pipelines with a diameter greater than 200 millimeters, the advantages of the averaging tube flowmeter are more obvious. Широко используется в таких отраслях, как энергетика, металлургия и нефтехимия.

Принцип работы:
The XG-DRB Dearbar constant velocity flowmeter measures flow through the differential pressure generated before and after its unique sensing probe. When fluid flows through the probe, a high-pressure distribution area is generated at the front, which is slightly higher than the static pressure of the pipeline. According to the Bernoulli equation principle, the velocity of the fluid increases as it flows through the probe, and a low-pressure distribution area is produced at the back of the probe, where the pressure is slightly lower than the static pressure of the pipeline. After the differential pressure fluid flows through the probe, vortices appear on both sides of the probe, and a partial vacuum is generated at the rear of the probe. The average high pressure in the high-pressure area is transferred to the positive pressure chamber of the differential pressure instrument through the probe high-pressure conduit; The average low pressure in the low-pressure area is transmitted to the negative pressure chamber of the differential pressure instrument through the probe low-pressure conduit. The differential pressure instrument measures the difference between the average high pressure and the average low pressure, and after a square root calculation, it reflects the magnitude of the average flow velocity of the fluid. The average flow velocity is proportional to the flow rate and can then be used to calculate the volume flow rate or mass flow rate of the fluid in the pipeline.

Особенности продукта:
1. Различные среды применения и широкий диапазон измерений. Suitable for various fluids (gas, liquid, steam), with diameters ranging from 38mm to 15000mm, a maximum pressure of 40MPa, and a maximum temperature of 550 ° C or higher. При необходимости он также может гарантировать ± 0,1%, что особенно подходит для управления промышленными процессами;
2. Простая конструкция и легкий вес;
3. Простота установки и демонтажа, низкая стоимость, возможность установки и обслуживания онлайн;
4. Низкие требования к прямым участкам труб. The requirement for the length of the straight pipe section is relatively low compared to the orifice plate, generally about 10 to 25 times the diameter;
5. Низкая потеря давления и значительная экономия энергии. The unrecoverable pressure loss is 2% to 15% of the signal pressure loss, which is only one tenth of the unrecoverable pressure loss of commonly used orifice flow meters. Годовые эксплуатационные расходы составляют от 1/40 до 1/50 диафрагмы;
6. Постоянный коэффициент жидкости (K), стабильный сигнал измерения и небольшие колебания;
7. Высокая точность и хорошая долгосрочная стабильность;
8. Измерение давления зондом само по себе является антиблокирующим, а зонд имеет цельную высокопрочную конструкцию с двумя полостями;
9. Дружественный человеко-машинный интерфейс, поворотная на 360 градусов ЖК-измерительная головка; Он может отображать мгновенный расход, совокупный расход, процентную диаграмму и т. д.

Основные области применения:
1. Измерение первичного и вторичного воздуха на электростанциях
2. Измерение доменного газа;
3. Измерение этана, этилена, природного газа и т.д.;
4. Измерение газа, азота, кислорода и т.д.;
5. Измерение сжатого воздуха:
6. Измерение насыщенного пара, пара высокого и низкого давления:
7. Измерение водопроводной, оборотной воды и т. д.
