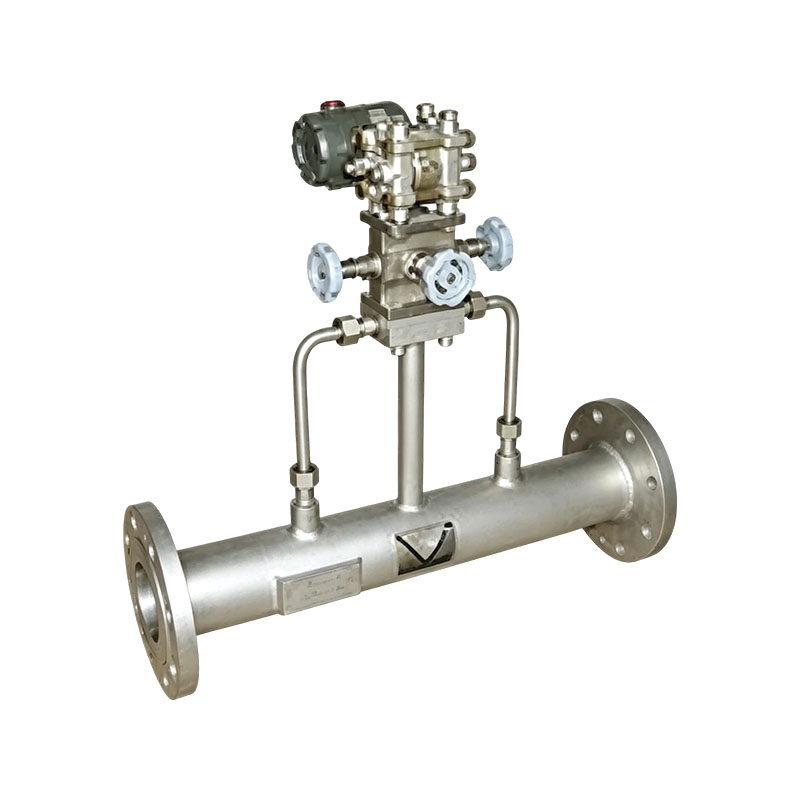

Клиновой расходомер серии XG-LX

Name: Клиновой расходомер серии XG-LX
Rating: 5 (99 reviews)

Система клиновых расходомеров XG-LX — это система измерения расхода дифференциального давления нашей компании последнего поколения. Он отвечает требованиям измерения большинства жидкостей, включая чистые жидкости, газы и пар. Он особенно подходит для измерения жидкостей, которые трудно измерить традиционными расходомерами, таких как пульпа, суспензии, нефтяные шламы, мазут, мазут, каменноугольная смола и другие жидкости и суспензии высокой вязкости, склонные к кристаллизации и загрязнению. Поэтому клиновидные расходомеры широко используются для измерения высоковязких сред с низким числом Рейнольдса в таких областях, как нефтяная, химическая, энергетическая и легкая промышленность.

Особенности продукта:
1. Использование V-образных составляющих потока позволяет устранить застойные участки и предотвратить засоры в системе.
2. Число Рейнольдса имеет широкий спектр применения, и даже при числе Рейнольдса, равном 500, оно по-прежнему сохраняет квадратическую зависимость между перепадом давления и расходом.
3. Простота установки, использования и обслуживания.
4. Высокая точность измерения, расширенная неопределенность калибровки расхода: ± 0,5% ~ ± 0,2% (калибровка по воде или калибровка по маслу).
5. Хорошая долгосрочная стабильность, пользователи хвалят ее как инструмент с нулевым уровнем отказов.
6. Одноразовый счетчик сплит-типа; замена клина (среднего) позволяет расширить ассортимент.
7. Разнообразные стили:
Нормальный тип: в диапазоне 1:10 нелинейная погрешность коэффициента расхода составляет ≤± 1%.
Высокопроизводительный тип: погрешность расширения калибровки расхода в диапазоне 1:3 составляет ± 0,5% ~ ± 0,2%.
8. Значение сигнализации избыточного давления и значение сигнализации низкого давления могут быть установлены в соответствии с ситуацией с давлением на месте. Если во время использования возникают ситуации избыточного или низкого давления, прибор автоматически подает звуковой сигнал и включает звуковой сигнал, эффективно предотвращая несчастные случаи на производстве, вызванные избыточным давлением.

Область применения:
1. Нефтехимическая промышленность: измерение высоковязких и твердых сред, таких как сырая нефть, тяжелая нефть, мазут, угольный шлам и т. д.; Это обычно используемый дроссельный инструмент в нефтеперерабатывающем оборудовании.
2. Металлургические шахты: используются для измерения шлама, воды для промывки угля и доменного/коксового газа; подходит для условий работы с высоким содержанием пыли и твердых частиц.
3. Тепловая электроэнергия: котельное топливо, суспензия для десульфурации и контроль расхода зольной воды, способные выдерживать высокие температуры и грязные жидкости.
4. Очистка воды для окружающей среды: измерение сточных вод, орошения ила и сточных вод, содержащих примеси, с помощью клиновой самопромывной конструкции, не склонной к отложению осадка.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Нет предыдущей статьи ДАЛЕЕ:XG-DRB Расходомер Дилбар

FAQ Performance Specifications

В1: Каков принцип клинового расходомера и в чем его самое большое преимущество?
A: В расходомере с дросселированием перепада давления жидкость течет через V-образный клиновой блок в трубопроводе, а перепад давления создается до и после клинового блока. Расход рассчитывается на основе перепада давления. Основные преимущества: отсутствие мертвых углов, эффект самопромывки, опыт измерения загрязненных сред с высокой вязкостью и твердыми частицами, стабильное измерение даже при низких числах Рейнольдса и поддержка обнаружения двунаправленного потока.

Q2: Каковы требования к прямому участку трубы клиновидного расходомера?
A: Требуется длина короче диафрагмы, обычно 5D спереди и 3D сзади (D — внутренний диаметр трубопровода); Колено, клапаны и переходники могут нарушить поле потока, поэтому старайтесь избегать их, насколько это возможно; Во время установки заостренные углы клиньев должны быть обращены вниз, чтобы обеспечить плавный поток твердых частиц и избежать их скопления.

Вопрос 3. При каких обстоятельствах измерение трафика является неточным?
A: Распространенные причины: ① Закупорка, скопление жидкости и утечка напорных трубок; ② Износ клина и образование накипи изменяют зону дросселирования; ③ Диапазон передатчика и конфигурация параметров квадратного корня неверны; ④ Вязкость среды существенно отличается от условий калибровки. Уделяйте приоритетное внимание проверке герметичности импульсного трубопровода и параметров преобразователя.

В4: Требуется ли клиновому расходомеру регулярное техническое обслуживание?
О: Нет движущихся частей, низкие ежедневные затраты на техническое обслуживание. Рекомендуется регулярно продувать и чистить напорный трубопровод в условиях сильной/высокой запыленности; Откройте балансовый клапан трехклапанной группы, чтобы защитить преобразователь во время длительного отключения; При продувке трубопровода расходомер необходимо снимать, чтобы сварочный шлак не царапал поверхность клинового блока и не влиял на точность.

Технические характеристики: (Для размеров выше DN300 свяжитесь с нашей компанией)

Модель	Номинальный диаметр (мм)	Коэффициент клина h/D	Диапазон расхода (м³/ч)	Длина (мм)	Рабочее давление (МПа)	Средняя температура (℃)	Точность калибровки воды (или калибровки масла)	Фланец Стандартный
XG-LX-G-15	15	0,2 ~ 0,5	0,28 ~ 2,7	600	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-25	25	0,2 ~ 0,5	0,8 ~ 7,5	600	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-40	40	0,2 ~ 0,5	1,5 ~ 21	700	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-50	50	0,2 ~ 0,5	3 ~ 33	700	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-80	80	0,2 ~ 0,5	6 ~ 75	800	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-100	100	0,2 ~ 0,5	17 ~ 100	800	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-150	150	0,3 ~ 0,5	45 ~ 310	1000	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-200	200	0,3 ~ 0,5	68 ~ 460	1000	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-250	250	0,3 ~ 0,5	109 ~ 865	1200	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
XG-LX-G-300	300	0,3 ~ 0,5	155 ~ 1225	1200	0,2 ~ 14	-20 ~ 300	0,2% / 0,5%	ГБ9113-88
