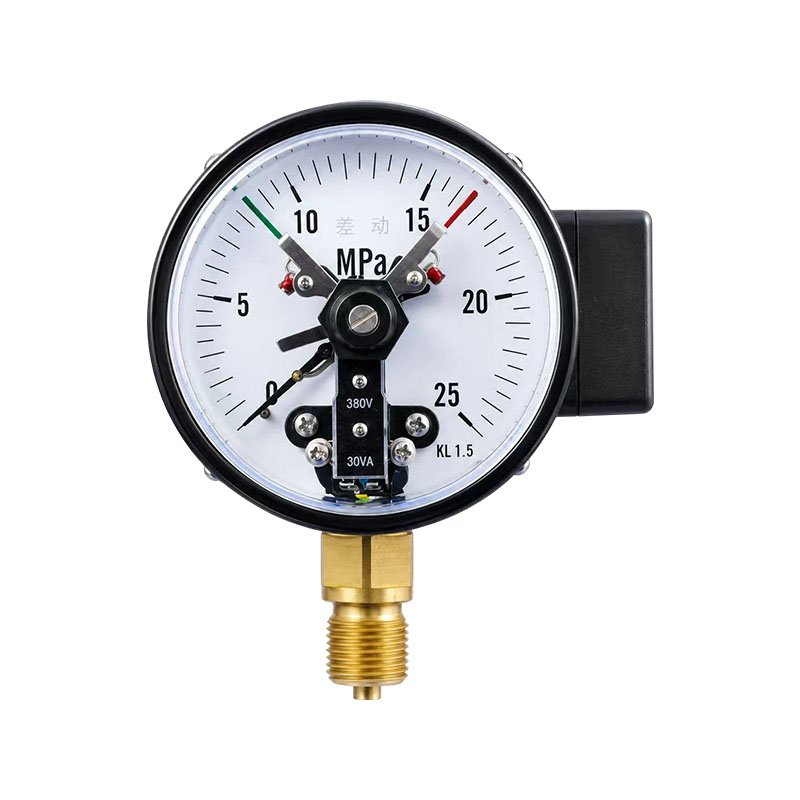

Манометр с электрическим контактом серии XG/YXC

Name: Манометр с электрическим контактом серии XG/YXC
Rating: 5 (99 reviews)

Манометр с электрическим контактом с магнитным усилителем серии XG/YXC представляет собой прибор для местного измерения и контроля давления, который дополняет манометр с пружинной трубкой электрическим контактным устройством с магнитным управлением. Использование пружинной трубки в качестве чувствительного элемента давления для измерения давления среды и отображения указателя на месте; В то же время, с помощью помощи всасывания магнитной стали, контактный переключатель можно включать и выключать, выводить сигналы переключателя, а также полную сигнализацию верхнего и нижнего пределов давления или управление запуском и остановкой оборудования. Магнитоуправляемые конструкции позволяют увеличить силу притяжения контактов, уменьшить дуговую эрозию контактов и повысить надежность работы контактов.

Преимущества продукта:
1. Конструкция всасывания с магнитным усилием, высокая надежность контактов, использование всасывания с помощью магнитной стали для уменьшения дуговой эрозии контактов, предотвращения виртуального контакта и плохого контакта, стабильное действие переключателя и более длительный срок службы, чем у обычных электрических контактов.
2. Он имеет функцию контроля верхнего и нижнего пределов давления, а также может устанавливать сигнализацию высокого давления и защиту от низкого давления. Он может напрямую связывать реле для запуска/остановки насоса и клапана, звуковой и световой сигнализации, а также осуществлять самоконтроль давления на месте.
3. Измерение интуитивно понятно и не требует внешнего источника питания. Указатель отображает значение давления в режиме реального времени, а электрический контакт срабатывает только при срабатывании переключателя. Установка и отладка на месте просты.
4. Подходит для различных условий работы, может быть изготовлен в обычном, ударопрочном исполнении, полностью из нержавеющей стали, совместим с вибрацией, влажностью и незначительной коррозией, широко используется в сосудах под давлением, водоснабжении и гидравлических системах.

Основные точки продажи:
1. Конструкция контактов с магнитной поддержкой, магнитное притяжение уменьшает эрозию дуги, делает контакты менее склонными к искрению и виртуальному соединению, обеспечивает надежное срабатывание переключателя и более длительный срок службы.
2. Верхний и нижний пределы давления можно регулировать, а контрольные точки высокого и низкого давления можно настроить для обеспечения сигнализации, запуска и остановки клапана насоса, а также полного автоматического контроля давления на месте.
3. Интуитивно понятное отображение давления на месте, считывание механических указателей в реальном времени, встроенное измерение и контроль давления без необходимости использования дополнительных датчиков давления.
4. Широкий выбор версий и высокая совместимость, он может быть изготовлен из обычных, ударопрочных материалов и материалов из нержавеющей стали, подходящих для условий вибрации, влажности и слабой коррозии.
5. Простая установка и отладка, удобная проводка и простота обслуживания; широко используется в сосудах под давлением, водоснабжении, гидравлическом и химическом оборудовании.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Специальный магнитный контактный манометр серии XG/YXC ДАЛЕЕ:Мембранный манометр серии XG/YPF

FAQ Performance Specifications

В1: В чем разница между магнитным электрическим контактом и обычным электрическим контактным манометром?
Ответ: Обычные электрические контакты, в которых использованы исключительно пружинные контакты, наклонные к дуговой эрозии и плохому контакту. Магнитная стальная сталь с магнитной защитой уменьшает повреждения дуги, делая контакт более надежным, защита от сотрясений имеет гораздо более длительный срок службы, чем обычные электрические контактные манометры.

В2: Можно ли напрямую управлять двигателем?
О: Нет, ток нагрузки на контакты мал и используется только в качестве сигнального переключателя. Его необходимо подключить к внешнему реле или контактору для включения двигателя, насоса и клапана. Непосредственное проведение мощных подключений привело к выгоранию контактов.

Вопрос 3. Можно ли использовать магнитно-контактные манометры в условиях вибрации?
О: В условиях вибрации рекомендуется использовать ударопрочный магнитоконтактный манометр. Обычная вибрация может стать причиной ложного контакта; Ударопрочные модели, наполненные маслом, могут исключить дрожание указателей, уменьшить количество ошибок в работе и обеспечить стабильные контрольные точки.

Вопрос 4: Каковы причины неточных контрольных точек и частных ложных инициатив?
О: Общие причины: деформация механизма, вызванная использованием избыточного давления; Сильная вибрация на месте; Контактное окисление; Установленное значение слишком близко к рабочему давлению. Избегайте длительного воздействия внешней трубки, выбирайте ударопрочный тип с учетом условий вибрации и регулярно калибруйте контакты верхнего и нижнего пределов.

Диапазон измерений, класс точности, рабочая температура окружающей среды и виброустойчивость

Модель	Диапазон измерения (МПа)	Класс точности			Рабочая температура окружающей среды	Относительная влажность	Устойчивость к вибрации
		Индикация	значение
			Сделать	Перерыв
XG-YXC-00(1)	0~0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; -0,1~0; -0,1~0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2.4	1.5	1.5	4	-40~70°К	≤ 85%	V·H·3
СГ-YXC-100(2)
XG-YXC-100(1)ЗТ
СГ-YXC-100(2)ZT
XG-YXC-150(1)
XG-YXC-150(2)
XG-YXC-150(1)ЗТ
XG-YXC-150(2)ЗТ

Электрические параметры и виды управления контактным телефоном

Контактная мощность	Максимальное напряжение напряжения	Максимальный рабочий ток	Тип управления
30 ВА (резистивная нагрузка)	220 В постоянного тока или 380 В переменного тока	1 А	Верхние и нижние границы; Двойные верхние ограничения; Двойные нижние территории
