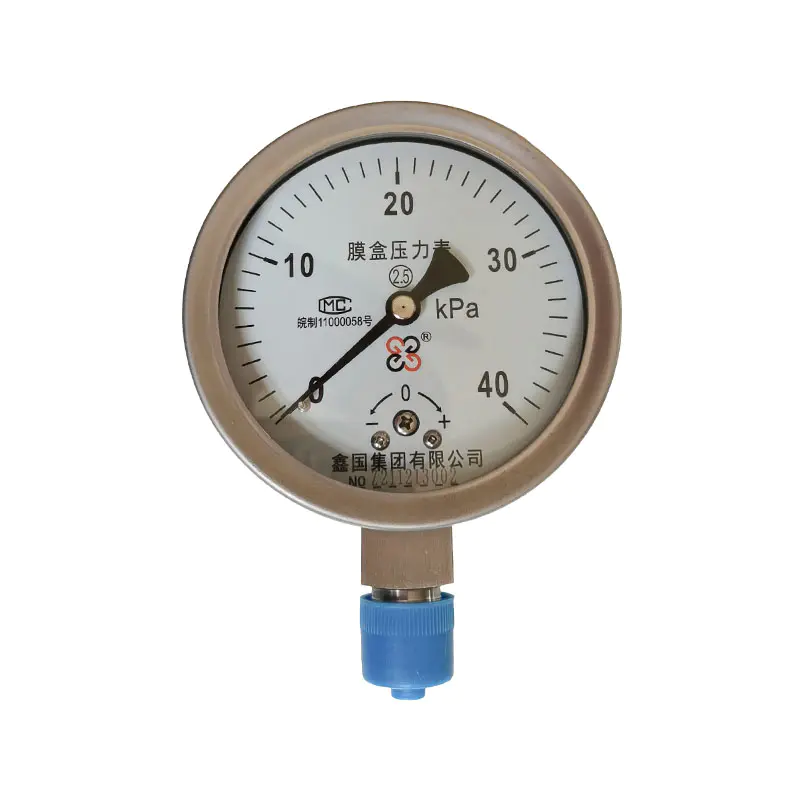

XG/YE-100、 Манометр с мембранной коробкой серии 150

Name: XG/YE-100、 Манометр с мембранной коробкой серии 150
Rating: 5 (99 reviews)

Манометр с мембранной коробкой серии XG/YE-100、150 представляет собой механический манометр с локальным микродавлением, в котором в качестве чувствительного к давлению элемента используется гофрированная мембранная коробка. Диаметр манометра различается по двум характеристикам: Φ 100 мм и Φ 150 мм. Благодаря тому, что коробка из гофрированной пленки создает упругое смещение под давлением, смещение изменения механизма рычажной передачи, показатель приводит к движению для достижения микродавления на месте, отрицательного давления, а также отображения положительного и положительного давления. Обычная версия коробки для жидкой пленки и соединений изготовлены из медно-оловянного сплава; Суффикс - B означает версию из нержавеющей стали, а детали, добавляющие жидкость, заменяют детали из нержавеющей стали; Регулируемая, ударопрочная и магнитная конструкция электрических контактов, подходящая для измерения микродавления газа и отрицательного давления без опасного взрыва, обычно используется в вентиляции котлов, газовых, печных, пылеудаляющих вентиляторах и других рабочих условиях.

Преимущества продукта :
1. Чувствительность измерения высокого микродавления, чувствительный элемент давления мембранной коробки чувствителен к небольшим изменениям давления, что делает его особенно подходящим для измерения микродавления и низкого давления газа.
2. Отличные характеристики герметичности, сварные уплотнительные конструкции, защита от утечки газа, обычно используемые для контроля давления газа, такого как давление воздуха в печи, газа, вентиляции и т. д. д.
3. Легкая и стабильная конструкция, простая внутренняя конструкция, превосходная устойчивость к перегрузкам по сравнению с некоторыми инструментами с пружинными трубками, а также низкий уровень ежедневных отказов.
4. Дополнительная область охвата: она может быть изготовлена из нержавеющей стали, ударопрочной версии и с электрическими контактами с магнитным излучением для обеспечения блокировки фиксации на месте. Интерфейс разнообразен и прост в установке и отладке.

Основные точки продажи:
1. Чувствительное измерение микродавления, мембранный чувствительный элемент давления, опытный в обнаружении газа низкого давления и микродавления, быстрая реакция на небольшое изменение давления.
2. Герметичность, сварная уплотнительная конструкция, непростая утечка газа, соответствует условиям работы с газом, таким как давление ветра, газ, вентиляция печей и т. д. д.
3. Простая конструкция с низким уровнем выбросов, способная выдерживать перегрузки, легкая и надежная для длительной эксплуатации.
4. Доступны различные схемы, поддерживающие электрические контакты из нержавеющей стали, ударопрочные и магнитные, для обеспечения управления блокировкой сигнализации давления.
5. Простота установки и обслуживания, полные характеристики интерфейса, простая разборка и замена, широкая совместимость с различными типами вентиляторов, котлов и газового оборудования.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:XG／YA-100, манометр аммиака серии 150 ДАЛЕЕ:Манометр с мембранной коробкой из нержавеющей стали XG/YE-100B

FAQ Performance Specifications

Вопрос 1: Можно ли использовать сильфонный манометр для измерения жидких сред?
A: Обычно используется для измерения микродавления и низкого давления газа; не рекомендуется для измерения жидкостей. Жидкость, попадающая в полость мембранной коробки, может легко вызвать внутреннюю коррозию и дрейф нуля; Для измерения жидких средств рекомендуется использовать мембранные или пружинные манометры.

В2: Почему диапазон манометра сильфона такой малый? Может ли он измерить давление высокого качества?
A: Мембранная коробка представляет собой тонкостенный, чувствительный к элементу давления, подходящий только для микродавления и низкого давления. Высокое давление может привести к необратимой деформации мембранной коробки и выходу прибора из строя; Для условий высокого давления используйте манометр с пружинной трубкой.

В3: Как выбрать между обычной мембранной коробкой и манометрической мембранной коробкой из нержавеющей стали?
A: Обычный компонент сверхтока мембранной коробки, изготовленный из медного сплава и пригодный для работы с жидкими и неагрессивными газами; При наличии слабоагрессивного газа и влажной среды можно напрямую выбрать манометр с мембранной коробкой из нержавеющей стали, чтобы продлить срок службы защиты от повреждения.

В4: Какова причина того, что указатель не возвращается к результату и неточному измерению?
A: Основные причины: воздействие избыточного давления, коррозионный газ, разъедающая мембранную коробку, частные колебания давления. Не перегружайте, выбирайте нержавеющую сталь для агрессивных средств, регулярно проверяйте нулевую точку и сразу заменяйте прибор, если корпус мембраны сильно деформируется.

Диапазон измерения и класс точности

Модель	Диапазон измерения (кПа)			Класс точности	Вес (кг)
Модель	Манометрическое давление	Отрицательное давление	Сложное давление	Класс точности	Вес (кг)
XG-YE-100 XG-YE-150	0~1,6	-1,6~0	-0,8~ 0,8	2.5	0.5
	0~2,5	-2,5~0	-1,2~ 1,2
	0~4	-4~0	-2~ 2
	0~6	-6~0	-3~ 3
	0~10	-10~0	-5~ 5
	0~16	-16~0	-8~ 8
	0~25	-25~0	-12~ 12
	0~40	-40~0	-20~ 20

Рабочее положение и окружающая среда: Прибор следует держать в вертикальном положении. Рабочая температура окружающей среды: -25~55℃, относительная влажность ≤80%. Окружающий воздух не должен содержать вредных газов, вызывающих коррозию прибора.
Температура измерения: если рабочая температура отклоняется от 20 ± 5 ℃, дополнительная температурная погрешность не должна превышать 0,4%/10 ℃.
