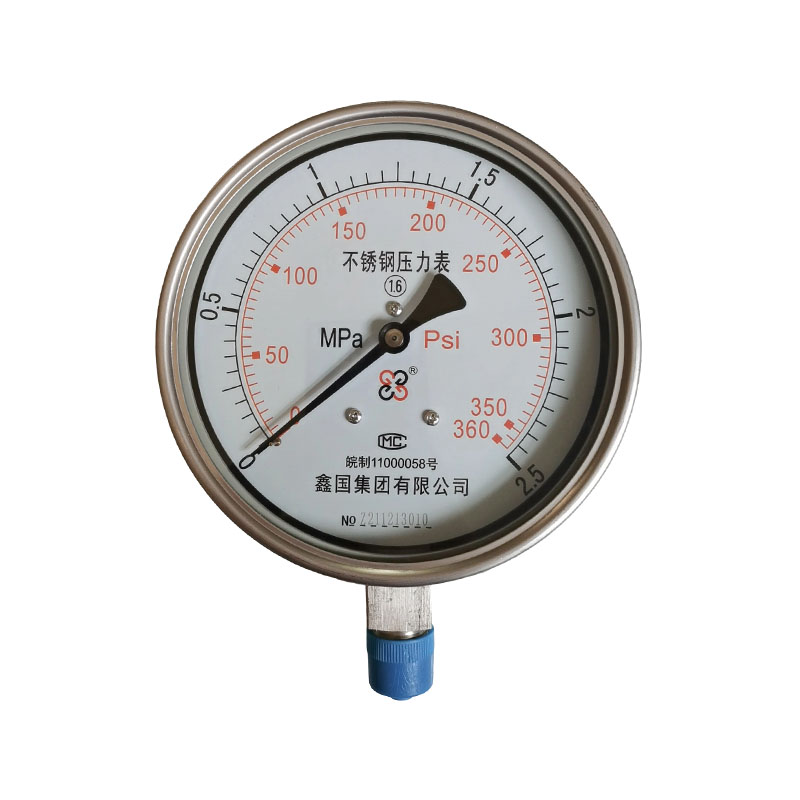

Манометр серии XG/Y-B из нержавеющей стали

Name: Манометр серии XG/Y-B из нержавеющей стали
Rating: 5 (99 reviews)

Манометр серии XG/Y-B, полностью изготовленный из нержавеющей стали, представляет собой механический стрелочный манометр с пружинной трубкой из нержавеющей стали в качестве чувствительного элемента. Шарнир, пружинная трубка, корпус и другие контактные среды, а также внешняя оболочка изготовлены из нержавеющей стали (опция 304/316), что основано на упругой деформации пружинной трубки, усиливаемой движением шестерни и отображающей давление измеряемой среды на месте. Данная серия подразделяется на обычные и ударопрочные маслонаполненные типы, подходящие для слабоагрессивных газов и жидких сред, справляющиеся с влажными, пыльными и слабовибрирующими условиями. Он широко используется для контроля давления в нефтяном, химическом, металлургическом и другом оборудовании.

Преимущества продукта:
1. Сильная коррозионная стойкость
Разъемы, пружинные трубки и корпус изготовлены из нержавеющей стали (304/316), устойчивой к воде, кислоте, щелочи, соли, некоторым агрессивным газам и жидким средам. Он не ржавеет и не окисляется, подходит для влажных и агрессивных условий работы и продлевает срок службы инструмента.
2. Хорошая адаптация к окружающей среде.
Оболочка устойчива к водяному пару и пыли, а также может использоваться на открытом воздухе, во влажных и уличных условиях. Он менее подвержен ржавчине и повреждению корпуса, а по сравнению с обычными манометрами с железным корпусом его устойчивость к эрозии окружающей среды значительно улучшена.
3. Широкая совместимость носителей
Зона контакта со средой изготовлена из нержавеющей стали, что позволяет измерять агрессивные технологические среды и избегать таких сбоев, как утечка масла и неточные указатели, вызванные коррозией обычных медных пружинных трубок манометра под действием среды.
4. Высокая прочность конструкции.
Корпус из нержавеющей стали обладает высокой механической прочностью, устойчивостью к ударам, легко деформируется и не повреждается; В сочетании с маслонаполненной и ударопрочной конструкцией его также можно адаптировать к виброустойчивому и устойчивому к импульсам давления оборудованию, такому как насосы и компрессоры.
5. Безопасный и надежный, не легко протекает.
Все компоненты из нержавеющей стали имеют хорошую технологию сварки, отличные характеристики уплотнения и не склонны к утечкам среды. Они используются в химической промышленности и в сосудах под давлением, где требуются высокие характеристики герметизации, что снижает угрозу безопасности.

Основные пункты продажи:
1. Вся машина изготовлена из нержавеющей стали, корпус, разъем и пружинная трубка изготовлены из нержавеющей стали. Доступны варианты 304/316, и он не боится кислотной и щелочной коррозии или влажной окружающей среды, прощаясь с часами, ржавеющими и гниющими.
2. Коррозионная стойкость и устойчивость к средней эрозии, предотвращение коррозии, перфорации, утечки среды или застревания указателя медного сердечника, а также адаптация к условиям работы в агрессивных жидкостях и газах.
3. Дополнительная маслонаполненная ударопрочная конструкция, устойчивая к вибрации и давлению. Корпус насоса, компрессор и указатель поля пульсирующего давления не трясутся, показания четкие и стабильные.
4. Герметичный процесс сварки, хорошие характеристики уплотнения, меньшая утечка среды, более безопасное использование в химических сосудах и сосудах под давлением.
5. Высокая механическая прочность, корпус для предотвращения столкновений, пыленепроницаемый и водонепроницаемый, его нелегко повредить при длительном использовании в мастерских на открытом воздухе и во влажных условиях.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Мембранный манометр серии XG/Y-M ДАЛЕЕ:Нет следующей статьи

FAQ Performance Specifications

В1: В чем принципиальная разница между манометром из нержавеющей стали и обычным манометром?
A: Обычные фитинги, манометры и пружинные трубки в основном изготавливаются из медного сплава, а корпус изготовлен из железа и подходит только для неагрессивных сварочных сред. Корпус манометра, разъем и пружинная трубка полностью изготовлены из нержавеющей стали и изготовлены из нержавеющей стали 304/316, устойчивой к кислотной, щелочной и влажной среде. Его можно использовать в агрессивных средах и во влажных внешних условиях, при этом не допускается наличие ржавчины или крепления, что приводит к соблюдению сроков службы.

В2: Как выбрать нержавеющую сталь 304 и 316?
О: Применение 304 для обычной воды, слабоагрессивных газов и обычных влажных сред; При работе с большим количеством кислот, соляными брызгами, морской водой и высококоррозионными химическими средами рекомендуется использовать нержавеющую сталь 316, которая обладает более высокой коррозионной стойкостью.

В3: Можно ли использовать все манометры из нержавеющей стали на патрубках насоса с повышенной вибрацией?
О: Конечно, рекомендуется использовать маслонаполненный и ударопрочный манометр из нержавеющей стали. Наполненный изнутри демпфирующим маслом, он может смягчать пульсацию давления, контролировать дрожание указателя и подходит для объектов с независимой вибрацией, таких как насосы и компрессоры; безмасляные модели не подходят для стабильности вибрации.

В4: Каковы общие неисправности всех манометров из нержавеющей стали?
Ответ: Обычно возникают повреждения из-за избыточного давления, засорения средней среды и повреждения от удара при установке. Длительное использование включенных функций строго запрещено; При наличии в среде примесей и кристаллов рекомендуется использовать мембранное изолирующее устройство; Установка буферных отводов во время установки может повлиять на давление и существенно продлить срок службы прибора. Для обеспечения точности прибора необходимо регулярно калибровать.

Диапазон измерения, точность

Модель	Диапазон измерения (МПа)	Класс точности
XG-Y-60B	0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4	2.5
XG-Y-63B
XG-Y-100B	0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,5, 0,9, 1,5, 2,4	1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Товар	Спецификация
Рабочая температура окружающей среды	5 ~ 55 °C (корпус заполнен глицерином)
	−25 ~ 55 °C (корпус заполнен силиконовым маслом)
	−40 ~ 70 °C (сухой корпус, без рабочей жидкости)
Температурный эффект	≤ 0,4 % на 10 °С (при отклонениях рабочей температуры от 20 ± 5 °С)
Устойчивость к окружающей среде	V·H·3 (сухой корпус, без рабочей жидкости)
Устойчивость к окружающей среде	V·H·4 (тела заполнены жидкостью)
Степень защиты корпуса	IP64

Такие материалы, как системы проводимости под давлением и кожухи.

Название детали	XG-Y-60B	XG-Y-100B, XG-Y-150B
Разъем	0Х18Н9 (304)	0Х17Н12Мо2 (316)
Трубка Бурдона	1Кр18Ни9Ти	0Х17Н12Мо2 (316)
Дело	1Кр18Н9	1Кр18Н9

Представление модели
XG-Y-□ Б

XG-Y-□ Б
XG	Бренд Синь Го
Y	Манометр
□	Номинальный диаметр и тип крепления манометра: 60, 100, 150 представляют собой типичные радиальные направления монтажа диаметром 60, 100, 150 мм соответственно. 63, 103, 153 представляют собой типы осевого скрытого монтажа диаметром 60, 100, 150 мм соответственно (Модель 63 также поддерживает прямую осевую установку).
ВБ	Нержавеющая сталь

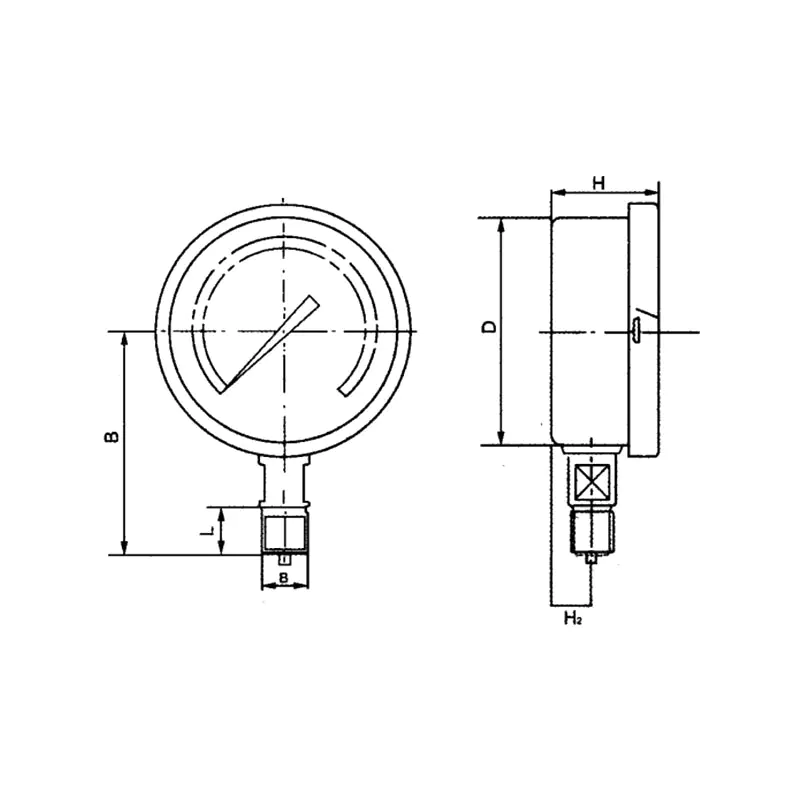

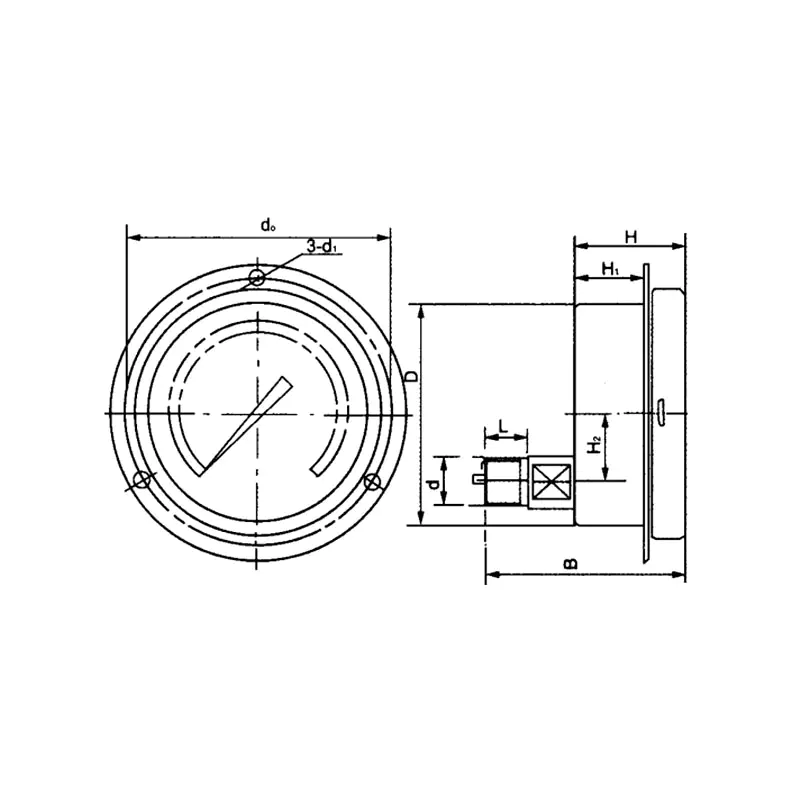

Размеры

Модель	D	B	d (резьба соединителя)	L	д₀	д₁	H	Н₁	Н₂
XG-Y-60B	Ø60	55	М14×1,5 1/4″ (ДНЯО)	14	—	—	35	—	13
XG-Y-63B	Ø60	65	М14×1,5 1/4″ (ДНЯО)	—	76	4.5	35	22	0
XG-Y-100B	Ø100	90	М20×1,5 G3/8″, 1/2″ 3/8″, 1/2″ (ПТ) 1/4″, 1/2″ (NPT)	20	—	—	44	—	18
XG-Y-103B	Ø100	90		—	118	5.5	44	27	30
XG-Y-150B	Ø150	120		—	—	—	44	—	18
XG-Y-153B	Ø150	95		—	165	5.5	44	27	30
