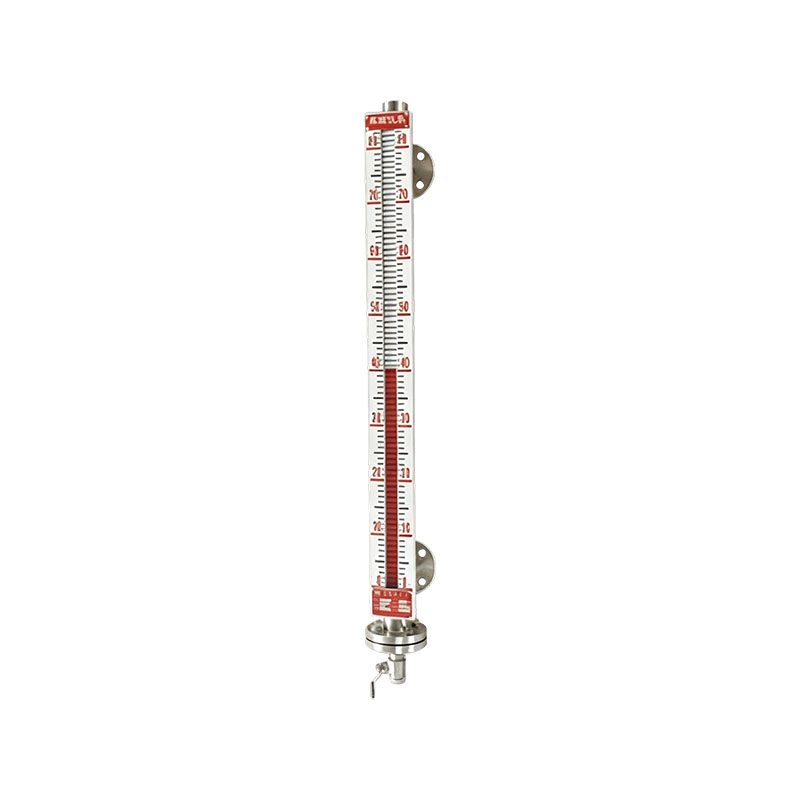

Базовый магнитный уровнемер УЗК-АФ

Name: Базовый магнитный уровнемер УЗК-АФ
Rating: 5 (99 reviews)

Серия магнитных указателей уровня базового типа UZC-AF01 представляет собой широко используемые магнитные указатели уровня бокового монтажа с широким спектром применения. Для магнитной стали внутри плавающего шарика выбраны высококачественные и сильные магниты. Может измерять различные жидкие среды, такие как вода, сжиженный газ, жидкий аммиак, жидкий хлор, пропилен, кислота, щелочь, соль и т. д.
Базовый магнитный уровнемер подходит для измерения уровня жидких сред с рабочим давлением ниже 6,3 МПа и рабочей температурой ниже 180 ℃. Базовый магнитный уровнемер можно использовать вместе с входящим в комплект дистанционным преобразователем XG/UQZ-08, выдающим сигнал дистанционной передачи 4–20 мА. Он может быть оснащен переключателями сигнализации верхнего и нижнего уровня для обеспечения сигнализации и контроля верхнего и нижнего предельных уровней, а также дистанционного обнаружения, индикации и управления.

Особенности продукта:
1. Простая конструкция, высокая экономическая эффективность: стандартная универсальная конструкция конструкции, отсутствие сложных специальных компонентов, простота выбора и установки, низкая комплексная стоимость, соответствие требованиям обычных сценариев измерения уровня жидкости при нормальной температуре и давлении.
2. Двухцветный дисплей с магнитной муфтой: двухцветный красно-белый дисплей с магнитной перекидной колонкой, четкая граница уровня жидкости, прямое визуальное считывание на месте, не требуется источник питания, нет измерения слепых зон.
3. Среда полностью изолирована и имеет хорошую безопасность: поплавок помещен внутри мерного цилиндра и физически изолирован от внешнего индикатора для предотвращения утечки среды; Может адаптироваться к условиям работы в слабоагрессивных и нетоксичных средах.
4. Расширяемые функции и простота обслуживания: дополнительный дистанционный преобразователь 4–20 мА и сигнализатор уровня жидкости могут быть оборудованы для дистанционного мониторинга и блокировки точек; Легкая разборка и сборка с минимальной нагрузкой на ежедневное обслуживание.

Область применения:
1. Общая химическая промышленность: контроль уровня жидкости в обычных резервуарах для хранения, буферных резервуарах, распределительных резервуарах и резервуарах промежуточного хранения.
2. Водоочистная промышленность: измерение уровней жидкости в резервуарах для чистой воды, резервуарах для хранения химикатов, резервуарах для оборотной воды и дозирующих резервуарах.
3. Зерновая и легкая промышленность: контроль уровня в резервуарах для хранения масла, резервуарах для хранения растворителей и резервуарах для смешивания технологических процессов.
4. Промышленность коммунального оборудования: определение уровня жидкости в резервуарах для воды для отопления, резервуарах для хранения воды и обычных теплообменных контейнерах.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Магнитный уровнемер серии XG/JYZX ДАЛЕЕ:UZC-A01F Магнитный уровнемер жидкости для высокой температуры и низкого давления

FAQ Performance Specifications

В1: Какой диапазон температур и давлений применим к базовому магнитному указателю уровня?
A: При нормальных условиях эксплуатации температура колеблется от 20 ℃ до 120 ℃, а рабочее давление составляет ≤ 1,6 МПа. Он подходит только для условий нормальной температуры и давления/низкого давления. Для сценариев высоких температур и высокого давления следует выбирать соответствующие специализированные модели.

Вопрос 2: Плотность среды слишком низкая. Можно ли использовать базовый магнитный уровнемер?
О: Рекомендуемая плотность среды составляет ≥ 0,6 г/см³. Если плотность слишком низкая, поплавок не сможет плавать, и измерение будет недействительным. При размещении заказа необходимо указать фактическую плотность среды, соответствующую соответствующему поплавку.

Вопрос 3: Может ли базовый магнитный уровнемер измерять границу раздела фаз (границу)?
О: Поддерживается измерение несовместимого медиа-интерфейса, требующего замены поплавка выделенного интерфейса. Разница плотностей двух сред должна составлять ≥ 0,08 г/см³; Не рекомендуется измерять положение границы в средах с высокой эмульгированностью и примесями.

Вопрос 4: Как устранить неполадку, если дисплей откидной доски застрял?
О: Поплавок часто забивается загрязнениями, и разбирать его под давлением строго запрещено. После остановки машины и сброса давления проверьте наличие загрязнений внутри цилиндра; Не стучите по откидной панели, чтобы не повредить внутренние магнитные пластины; Убедитесь, что условия эксплуатации не превышают пределы температуры и давления.

Диапазон измерения: 300–15 000 мм.
Точность измерения: ±10 мм
Материал камеры: 304, 321, 316L, ПП, нержавеющая сталь с покрытием из ПТФЭ.
Рабочее давление: 1,6, 2,5, 4,0, 6,3 МПа.
Диапазон температур: от -40°C до 180°C.
Средний удельный вес: ≥0,45 г/см³.
Разница средней плотности: ≥0,15 г/см³
Средняя вязкость: ≤0,02 Па·с.
Выходной сигнал: 4–20 мА постоянного тока, нагрузка 600 Ом
Соединительные фланцы: Ду20, Ду25 и т.д.; Стандарт фланца: HG/T 20592-2009

XG/УЗЦ-АФ	Базовый тип
L	Дренажный клапан
□	Переключатели верхнего/нижнего предельных уровней
Y	Двухпроводной передатчик XG/UQZ-08
d	Взрывозащищенный тип (Ex d)
i	Искробезопасный тип (Ex ia)
□	С изолированным барьером безопасности
E	Цифровой индикатор XMT Bar-Graph — (1) Горизонтальный / (2) Вертикальный
J1	Рубашка парового отопления
J2	Вакуумная куртка
—□	Диапазон измерения
—□	Средняя плотность
—□	Рабочее давление
