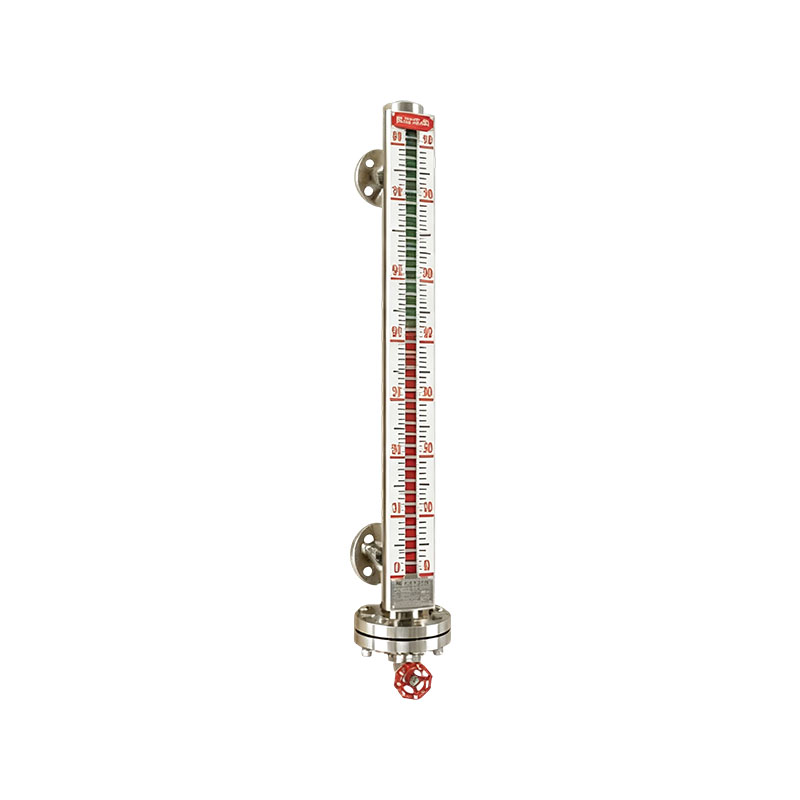

UZC-A02F Магнитный уровнемер высокой температуры и высокого давления

Name: UZC-A02F Магнитный уровнемер высокой температуры и высокого давления
Rating: 5 (99 reviews)

Серия магнитных указателей уровня для высоких температур и высокого давления UZC-A02F используется для измерения уровня в средах с высокой температурой и высоким давлением, с максимальной температурой 450 ℃ и максимальным рабочим давлением 16,0 МПа. Весь процесс измерения не имеет «слепых зон», имеет привлекательный дисплей, интуитивно понятные показания и широкий диапазон измерений. Его можно использовать вместе со встроенным дистанционным передатчиком XG/UQZ-08 для вывода сигналов удаленной передачи 4–20 мА. Он может быть оснащен сигнализаторами верхнего и нижнего уровня жидкости для обеспечения сигнализации и контроля верхнего и нижнего пределов уровня жидкости, обеспечивая дистанционное обнаружение, индикацию и управление.

Особенности продукта:
1. Отличная устойчивость к температуре и давлению: специальный цилиндр высокого давления и конструкция поплавковой конструкции, устойчивой к высоким температурам, могут выдерживать рабочие условия при высоких температурах и высоком давлении, адаптироваться к суровым условиям, таким как котлы и реакторы высокого давления, а структура рассеивания тепла эффективно предотвращает размагничивание магнитной стали при высоких температурах, обеспечивая стабильную и надежную работу.
2. Изоляция безопасности измерений, искробезопасность: внешний индикатор полностью изолирован от измеряемой среды, без риска утечки среды; Локальный дисплей не требует электропитания и может использоваться для измерения уровня горючих, взрывоопасных, токсичных и вредных сред.
3. Интуитивно понятный дисплей, отсутствие слепых зон на протяжении всего процесса: магнитная поворотная колонка отображает на месте красный и белый цвета с четкими и видимыми границами уровня жидкости. На протяжении всего процесса измерения отсутствуют «слепые зоны», а диапазон можно настроить в соответствии с потребностями. Высоту уровня жидкости можно определить непосредственно на месте.
4. Богатое функциональное расширение и простота обслуживания: для дистанционного мониторинга и блокировки управления можно установить дистанционный датчик 4–20 мА и сигнализатор высокого/низкого уровня жидкости; Простая конструкция, легкая разборка и обслуживание, а также низкие затраты на техническое обслуживание на более позднем этапе.

Область применения:
1. Энергетика: контроль уровня жидкости в сосудах с высокой температурой и высоким давлением, таких как барабаны котлов, деаэраторы и подогреватели высокого давления.
2. Нефтехимическая промышленность: измерение уровня и границ реакторов высокого давления, установок гидрирования, высокотемпературных резервуаров для хранения и башен.
3. Металлургическая промышленность: обнаружение среднего уровня для высокотемпературного теплообменного оборудования, резервуаров для хранения под давлением и технологических резервуаров.
4. Энергетическая и отопительная промышленность: Тепловые теплообменные станции, резервуары для хранения пара, нагревательное оборудование высокого давления, контроль уровня жидкости.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:UZC-A01F Магнитный уровнемер жидкости для высокой температуры и низкого давления ДАЛЕЕ:УЗК-А03Ф антикоррозионный магнитный уровнемер

FAQ Performance Specifications

В1: Каковы минимальные требования к плотности среды магнитного указателя уровня для высоких температур и высокого давления?
Ответ: Средняя плотность обычно составляет не менее 0,40 г/см³. Если плотность слишком низкая, поплавок не сможет нормально плавать, что приведет к сбою измерения. При измерении положения границы рекомендуется, чтобы разница плотностей между двумя средами составляла ≥ 0,06 г/см³, а при заказе необходимо указать фактическую плотность среды.

В2: В чем причина того, что заслонка указателя уровня не отслеживает подъем и падение уровня жидкости?
Ответ: Общие причины включают заклинивание поплавка, размагничивание магнитной стали из-за высокой температуры и отказ магнитной муфты. Сначала убедитесь, что рабочая температура и давление превышают номинальные параметры прибора. Проверьте, нет ли загрязнений в поплавке внутри цилиндра. Не стучите по заслонке. Остановите машину, чтобы сбросить давление, и откройте крышку, чтобы проверить поплавковый компонент.

В3: Могут ли магнитные указатели уровня высокой температуры и высокого давления измерять границы раздела?
О: Он может измерять положение границы двух несмешивающихся сред, но он должен обеспечивать достаточную разницу в плотности, поэтому следует выбрать соответствующий поплавок, предназначенный для определения граничного положения; в условиях высокого давления и высокой температуры закоксовывание среды и окалина могут повлиять на точность измерения границ.

В4: удаленный сигнал неточный, но переворачивающийся дисплей на месте является нормальным. Что следует сделать?
О: Переворот на месте указывает на то, что проблем с измерением основного корпуса нет, но неисправность заключается в удаленном передатчике. Проверьте источник питания 24 В постоянного тока и проверьте, не ослаблена ли проводка; Проверьте положение установки преобразователя, при необходимости откалибруйте выход 4–20 мА и не модифицируйте цилиндр и поплавок.

Диапазон измерения: 300–15 000 мм.
Точность измерения: ±10 мм
Материал камеры: 304, 321, 316.
Рабочее давление: 1,6 МПа, 2,5 МПа
Диапазон температур: ≤450 °C
Удельный вес среды: ≥0,5 г/см³.
Разница в плотности среды: ≥0,15 г/см³.
Вязкость среды: ≤0,02 Па·с.
Выходной сигнал: 4–20 мА постоянного тока, нагрузка 600 Ом
Соединительные фланцы: Ду20, Ду25 и т.д.; Стандарт фланца: HG/T 20592-2009

XG/UZC-A02F	Высокотемпературный тип высокого давления
L	Дренажный клапан
□	Переключатели верхнего/нижнего предельных уровней
Y	Двухпроводной передатчик XG/UQZ-08
D	Полудетонирующий тип
I	Бен Аунг Тип
□	С изолированным барьером безопасности
E	Цифровой индикатор XMT Bar-Graph — (1) Горизонтальный / (2) Вертикальный
J1	Куртка с паровым подогревом
J2	Вакуумная куртка
—□	Диапазон измерения
—□	Средняя плотность
—□	Рабочее давление
