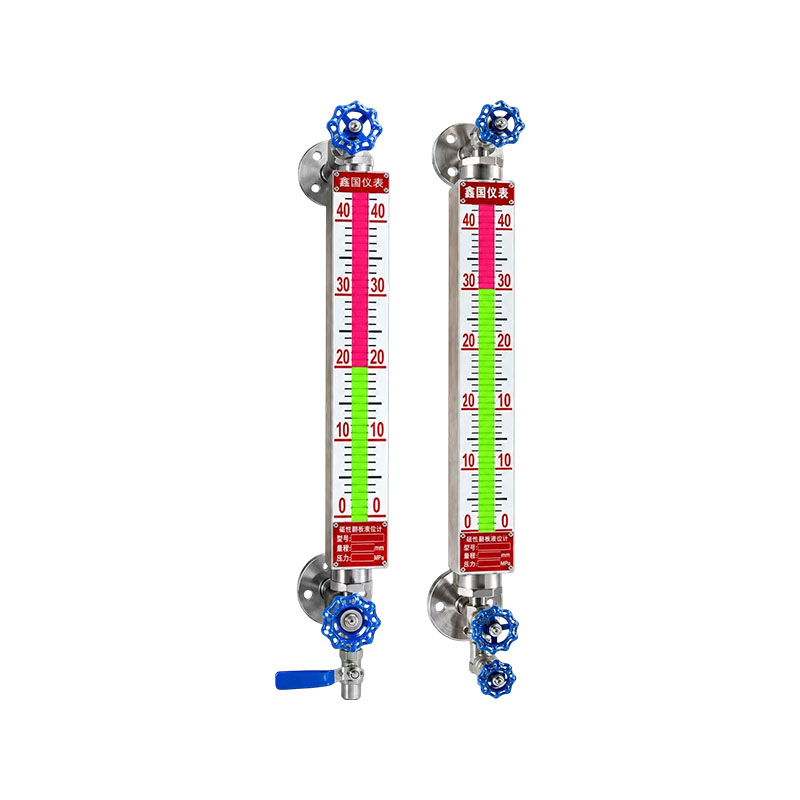

Уровнемер ПХГ/УНС с кварцевой трубкой

Name: Уровнемер ПХГ/УНС с кварцевой трубкой
Rating: 5 (99 reviews)

Выносной преобразователь UQZ-08 состоит из датчика уровня жидкости и преобразовательного модуля. Преобразователь датчика подключен к проводке на внешней стороне основной трубки магнитного поплавкового уровня типа УЗ так, что он находится в той же системе магнитной муфты, что и уровнемер. Когда магнитный поплавок перемещается вверх и вниз вместе с уровнем жидкости, группа чипов сухих пружин, соответствующая положению уровня жидкости, воздействует на солнечный свет и активируется магнитным полем внутри поплавка, и значение сопротивления цепи меняется. Сигнал измененного результата преобразуется в двухпроводной стандартный выходной сигнал постоянного тока 4–20 мА через модуль преобразования. Этот сигнал можно легко использовать совместно с микрокомпьютерным промышленным интеллектуальным контрольно-измерительным прибором нашей компании или подключить к другим вторичным приборам для отображения, управления, регулировки и сигнализации. На печатной плате внутри преобразователя корпуса имеются ручки регулировки нулевого положения и регулировки полной шкалы, которые позволяют легко определять положение нулевой позиции и точки полной шкалы.

Особенности продукта:
Простая конструкция, легкая установка, надежная работа, коррозионная стойкость, взрывозащищенность и четкий дисплей.

Основные области применения:
1. Нефтехимическая промышленность.
Нефтехимическое оборудование, нефтеперерабатывающие заводы, химические конденсаторные сосуды, измерение высокотемпературных агрессивных сред, легко кристаллизующихся вязких материалов, уровень жидкости в резервуарах, перепад давления в башне, давление в технологическом трубопроводе, дистанционная передача с изолирующей диафрагмой, чтобы избежать прямого контакта среды с корпусом преобразователя.
2. Энергетика (тепловая энергетика/когенерация)
Уровень жидкости в барабане котла, деаэратор, подогреватель высокого давления и пониженное давление, измерение высокотемпературного пара и котловой воды; Система контроля давления и уровня жидкости в системе водоочистки электростанции подключена к системе РСУ посредством дистанционной передачи сигналов на дистанционные пульты и блокировки.
3. Металлургическая промышленность.
Выплавка стали и цветных металлов. Процессы поддержки доменных печей и конвертеров, высокотемпературная суспензия, коррозионный электролит, измерение уровня в резервуарах, перепад давления в трубопроводе, устойчивость к пыли, высокая температура и суровые условия на оборудовании.
4. Водоочистка и муниципальная охрана окружающей среды: крупные очистные сооружения, водоочистные сооружения и химическая очистка сточных вод. Шлам, сточные воды с низким содержанием примесей, резервуары для хранения коррозионно-активных веществ, уровень в резервуарах, давление в трубопроводе и дистанционная передача данных для удаленного сбора данных из центральной диспетчерской.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Магнитострикционный уровень жидкости типа UZ-CZ ДАЛЕЕ:Нет следующей статьи

FAQ Performance Specifications

В1: В чем самая большая разница между дистанционным датчиком и обычным датчиком давления?
A: Обычный датчик окружающей среды поступает непосредственно в измерительную камеру; Для передачи давления в удаленном преобразователе используется изолирующая диафрагма и маслонаполненная капиллярная трубка, при этом окружающая среда не контактирует с корпусом преобразователя. Приспособление для высокотемпературных, высокосвязывающих, легкокристаллизующихся и высокорозкорионных сред, обеспечивающее возможность измерения на месте и дистанционного приема сигналов в центральной диспетчерской.

Вопрос 2. Лучше ли использовать более длинную капиллярную трубку для удаленных передатчиков? Каковы ограничения?
О: Дело не в том, что чем дольше, тем лучше. Чрезмерная длина капилляра может увеличивать температурный дрейф и влиять на точность измерений. Обычно рекомендуется проводить измерения на расстоянии 1-5 метров. Для условий работы с определенными перепадами температуры постарайтесь максимально укоротить капиллярную трубку и в то же время хорошо защитить капиллярную трубку, чтобы избежать выпуклостей и изгибов.

В3: Какие условия эксплуатации требуют использования дистанционных передатчиков?
A: ① Высокая температура окружающей среды, превышающая допустимую температуру корпуса преобразователя; ② Среда вязкая, кристаллическая и склонна к засорению напорной трубы; ③ Сильная коррозионная среда может повредить измерительные компоненты преобразователя; ④ Высокие гигиенические требования не должны быть условиями труда с мертвыми углами, вызванными давлением.

В4: Параметры Какие в основном измерения могут осуществляться удаленными передатчиками?
A: В основном измеряются давление и перепад давления, измеряются уровни жидкости и граница раздела, посредством чего преобразуется перепад давления. Широко используется в резервуарах хранения, реакторах и башнях, выдавая стандартные сигналы 4–20 мА для взаимодействия с последовательностью РСУ/ПЛК.

Специально изготовленная прозрачная кварцевая трубка с содержанием SiO₂ 99,99%. Его температура деформации составляет 1077°С, температура размягчения - 1730°С.
Прочность на сжатие: 10 МПа; коэффициент теплового расширения: 5,5×10⁻⁷. После проведения предварительной обработки он продолжает выдерживать высокие температуры и высокую температуру, а также различные механические свойства.
Рабочее давление: 1,6, 2,5, 4,0, 6,4, 10,0 МПа.
Рабочая температура: <520°C
Диапазон измерения L: Диапазон измерения межцентровым расстоянием Определяется: 300, 500, 800, 1100, 1400, 1700, 2000 мм. Пожалуйста, укажите размеры для конкретных спецификаций.
Внешний диаметр кварцевой трубки (мм): Φ24, Φ29, Φ40
Рубашка нагревательного пара: наружная резьба G1/2".
Фланцевые соединения: Соответствуют фланцевым стандартам HG20592–20635-2009, последним изданным Министерством химической промышленности в 2009 году. Номинальные диаметры фланцев: DN20, DN25. Если пользователю требуются другие стандарты (например, GB, ANSI и т. д.), конструкция может быть адаптирована в соответствии с потребностями пользователя.
Давление отключения стального шара: более 0,2 МПа.
Вес: 15–30 кг.

Таблица выбора кварцевых выравнивателей

Нет.	Товар	Технические характеристики модели Номер детали						Описание
1	XQ/УГС/УНС							Уровнемер с кварцевой трубкой
2	Дополнительное устройство	1						Стандартный тип
		2						С паровой рубашкой
		3						Альтернативный вариант защиты от замерзания
		4						С осветительным телефоном
3	Классификация		A					Одноцветный для измерения уровня жидкости
			B					Двухцветный для измерения уровня жидкости
			C					Трехцветный для измерительного интерфейса
			D					Большой диаметр
4	Номинальное давление (МПа)			1				1,6 (Класс 150)
				2				2,5 (Класс 300)
				3				4.0 (Класс 600)
				4				6,3 (Класс 900)
				5				10,0 (Класс 1500)
5	Смачиваемый материал				C			Углеродистая сталь
5	Смачиваемый материал				P			Нержавеющая сталь (321, 316L)
6	Диапазон измерения (мм)					3		300
						5		500
						8		800
						11		1100
						14		1400
						17		1700
						20		2000
						X		Специальный размер; после X укажите размерный номер
Пример	УНС	-	1	B	2	P	ОБ	Модель: Стандартный двухцветный кварцевый уровень. Рабочее давление: 2,5 МПа Материал: Нержавеющая сталь. Диапазон измерения: L = 800 мм.
