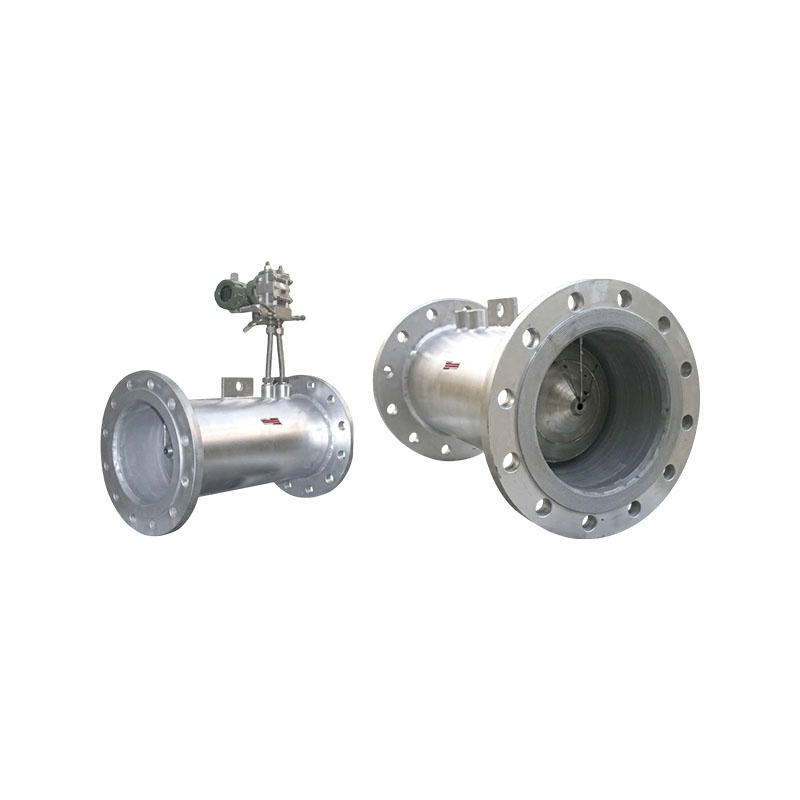

Расходомеры серии XG-V с V-образным вырезом

Расходомеры серии XG-V с V-образным вырезом представляют собой прибор дифференциального давления, который измеряет расход жидкости внутри трубы на основе законов сохранения массы и энергии. В нем инновационно используется V-образный конус, подвешенный в центре трубопровода, в качестве дросселирующего элемента, который обладает уникальными преимуществами самоисправления и самоочистки. Это новый тип инструмента с широким спектром применения.

Особенности продукта:
1. Функция самоочистки конусного расходомера XG-V замедляет скорость потока в центре трубопровода и ускоряет скорость потока вблизи стенки трубы, когда жидкость проходит через V-образный конус, что затрудняет осаждение грязи на дроссельном элементе, что способствует точным и стабильным измерениям.
2. Конусный расходомер XG-V имеет функцию самокоррекции. V-образный конус, который может замедлять скорость потока в центре трубопровода и ускорять скорость потока вблизи стенки трубы, эффективно улучшает распределение скорости потока жидкости, обеспечивает самоисправление и значительно сокращает длину передней и задней прямых труб. Пока он достигает переднего 0-3DN и заднего 0-1DN, его можно использовать.
3. Хорошая износостойкость, хорошая долговременная стабильность и высокая повторяемость измерений.
4. Специальная конструкция имеет низкую потерю давления: потеря давления составляет от 1/3 до 1/5 диафрагмы. Соотношение диапазонов составляет 10:1 (специально до 30:1).
5. Специальная конструкция подходит для измерения низкого статического давления и низкой скорости потока.
6. Благодаря уникальной конструкции конического расходомера во многих случаях его часто используют в качестве смесителя.
7. Подходит для рабочих температур до 850°C и давления до 42МПа. Если используются специальные материалы, диапазон еще выше.
8. Для удобства пользователей конусный расходомер XG-V нашей компании имеет как встроенную, так и разъемную конструкцию.
9. Запатентованная нашей компанией система вставного конусного расходомера XG-V решает проблему высокой стоимости использования датчиков с V-конусом для больших диаметров, сохраняет преимущества измерения V-конуса, значительно расширяет область применения расходомеров с V-конусом и решает проблему небольшого перепада давления в трубопроводах большого диаметра, что делает измерение неудобным. Обладает хорошей экономичностью, своевременностью и стабильностью.
10. Интеллектуальный интегрированный расходомер с V-образным конусом имеет усовершенствованную схемотехнику, мощные функции, низкое энергопотребление, большой ЖК-экран для отображения информации о расходе и расширенную внутреннюю память для обеспечения безопасности данных.
11. Интегрированная система расходомера с V-конусом может питаться от батарей и внешнего источника постоянного тока 24 В, выдавать 4–20 мА и импульсные сигналы и иметь протокол HART.

Основные точки продажи:
1. Требования к короткому прямому участку трубы: благодаря эффекту выпрямления поля потока необходимы только прямые участки трубы 0-3D вверх по потоку и 0-1D вниз по потоку. Его также можно установить и использовать для ремонта на месте и в узких пространствах для трубопроводов, что снижает затраты на строительство.
2. Подходит для грязных и сложных сред: кольцевая дроссельная конструкция обладает эффектом самообдува и самоочистки, что затрудняет накопление и блокирование пыли. Он может измерять газы, жидкости и паровые среды, которые содержат примеси, склонны к образованию накипи и имеют высокую вязкость.
3. Стабильные и надежные измерения: отсутствие движущихся частей, хорошая повторяемость, износостойкость, небольшое долговременное затухание точности, стабильное измерение в условиях высокого и низкого расхода, широкий диапазон значений.
4. Небольшая потеря давления: по сравнению с дроссельными устройствами с диафрагмой, он имеет меньшую потерю давления, экономит энергопотребление системы и подходит для труб большого диаметра и условий непрерывного бесперебойного производства.

Область применения:
1. Нефтяная и газовая промышленность: технологический учет и торговый расчет сырой нефти, переработанной нефти, природного газа и нефтегазовых сред, содержащих примеси.
2. Химическая и нефтехимическая промышленность: контроль расхода технологических газов, пара, агрессивных сред, шламов и легкокристаллизующихся жидкостей.
3. Электроэнергетика и теплоэнергетика: измерение расхода котлового пара, питательной воды, конденсата, газа, дымовых газов и т.п. на тепловых электростанциях и объектах централизованного теплоснабжения.
4. Металлургическая промышленность: определение расхода промышленных сред, таких как доменный газ, коксовый газ, циркулирующая вода, сжатый воздух и шлам.
