Бронированный кабель термопары

Name: Бронированный кабель термопары
Rating: 5 (99 reviews)

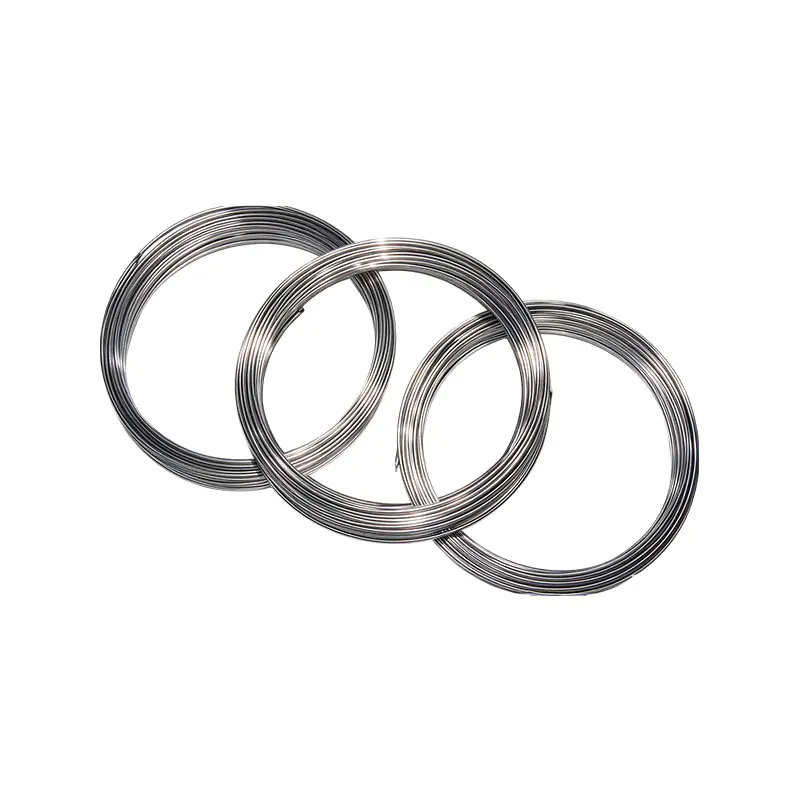

Бронированный кабель для термопаров, широко известный как бронированный провод или, на организационном уровне, как кабель для термопаров с неорганической изоляцией, представляет собой цельное соединение, состоящее из защитной трубки из нержавеющей стали, изоляционного порошка оксида магния и материала проводов термопар, соединенных и спрессованных в любой форме. Он обладает такими преимуществами, как стойкость к давлению, сейсмостойкость, гибкость, миниатюризация и быстрое время термической реакции. Это основной материал для изготовления броневых термопаров.

Преимущества продукта:
1. Чувствительный звуковой сигнал и широкий диапазон измерения температуры.
Небольшая тепловая инерция, скоростное измерение температуры, возможность охватывать диапазон высоких и низких температур, стабильный выходной термоэлектрический потенциал и возможность быстро фиксировать изменение температуры в рабочих условиях.
2. Высокая механическая прочность, гибкость и простота установки.
Металлический бронированный корпус устойчив к вибрации и ударам и может умеренно гнуться, что делает его пригодным для небольших помещений с оборудованием и жесткими прокладками электропроводки на объекте.
3. Хорошая защитная герметизация и высокая адаптируемость к окружающей среде.
Минеральная изоляционная структура является плотной, влагонепроницаемой, пылезащитной и антиокислительной, обладает надежными изоляционными свойствами и может работать в течение длительного времени в суровых климатических условиях, таких как пыль и высокая температура.

Основные точки продажи:
1. Широкий диапазон измерения температуры и быстрая скорость отклика.
Малая тепловая инерция, чувствительное измерение температуры, измерение как высоких, так и низких температур, стабильный выходной термоэлектрический потенциал и обратная связь в мгновение ока при изменении температуры на месте.
2. Гибкий и виброустойчивый, с хорошей адаптируемостью при установке.
Бронированный гибкий корпус устойчив к ударам и вибрации, его можно легко укладывать в небольшие помещения для оборудования на сложных участках трубопроводов.
3. Плотная изоляционная защита, высокая защита.
Минеральная изоляционная структура обладает хорошими герметизирующими свойствами, устойчивостью к воздействию влаги и пыли, стойкостью к окислению и может выдерживать суровые промышленные условия, ограничения ограничений и длительный срок службы.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Нет предыдущей статьи ДАЛЕЕ:Бронированный термисторный кабель

FAQ Performance Specifications

Вопрос 1: Каковы требования к минимальному радиусу поворота для армированных термопар?
О: Как правило, радиус изгиба не должен быть меньше внешнего диаметра брони более чем в 5-7 раз. Зону с горячим концом не следует сгибать как можно сильнее, чтобы избежать внутреннего разрыва проводов и влияния на температуру измерения.

Вопрос 2. Могут ли бронированные термопары напрямую измерять высокотемпературную среду?
A: Верхний предел измерения температуры зависит от материала и меры термопары, разные модели имеют разную термостойкость; В условиях сверхвысоких температур необходимо сверять характеристики и параметры. Превышение этой цепи приведет к ускорению старения и повреждения.

В3: Каковы причины скачков сигнала, измерения температуры и неточных измерений?
О: Общие причины включают электромагнитные помехи, контактные провода и повреждение изоляционного слоя, вызванное плохой влажностью. Для помеховой прогулки рекомендуется использовать экранированный тип, с одноточечным заземлением экранирующего слоя и для проверки герметичности клемм провода.

Вопрос 4: Можно ли удлинить и соединить армированные кабели термопар для использования?
О: Не рекомендуется напрямую подключаться и расширяться по желанию. Для удлинения следует использовать компенсационные провода с тем же номером деления; Смешение обычных проводов создает дополнительный потенциал нагревателя, что приводит к ошибкам измерений.

1.1 Название продукта, модель, номер шкалы, материал внешней трубки и рабочая температура указаны в Таблице 1-1.

Название продукта	Модель	Тип термопары	Материал внешней оболочки	Внешний диаметр (мм)	Максимальная рабочая температура. (°С)
Бронированный хромель-нисиловый кабель для термопар Бронированный кабель для термопар хромель-нисил-мг	КК КН	K N	GH3030, GH3039, 25Cr–20Ni	0,5; 1.0	500
				1,5; 2.0	800
				3,0; 4,0; 4,5; 5.0	900
				6,0; 8.0	1100
Бронированный хромель-нисиловый кабель для термопар Бронированный кабель для термопар хромель-нисил-мг	КК КН	K N	1Х18Ни9Т, 316Л; 304	0,5; 1.0	400
				1,5; 2.0	600
				3,0; 4,0; 4,5; 5.0	800
				6,0; 8.0	800
Бронированный хромель-константановый термопарный кабель	КЕ	E	1Х18Ни9Т, 316Л; 304	0,5; 1.0	400
				1,5; 2.0	500
				3,0; 4,0; 4,5; 5.0	600
				6,0; 8.0	800
Бронированный термопарный кабель железо-константан	КДЖ	J	1Х18Ни9Т, 316Л; 304	0,5; 1.0	300
				1,5; 2.0	400
				3,0; 4,0; 4,5; 5.0	500
				6,0; 8.0	750
Бронированный медно-константановый кабель для термопар	КТ	T	1Х18Ни9Т, 316Л; 304	0,5; 1.0	200
				1,5; 2.0; 3.0 4,0; 4,5; 5.0	300
					300
				6,0; 8.0	400
Бронированный кабель для термопар PtRh10–Pt	КС	S	GH3030, GH3039, 25Cr–20Ni	1,0; 1,5	800
				2,0; 3.0	900
Бронированный кабель для термопар PtRh13–Pt	КР	R		4,0; 4,5	1000
				5,0; 6,0; 8.0	1100
Бронированный кабель для термопар PtRh30–PtRh6	КБ	B	GH3030, GH3039, 25Cr–20Ni	4,0; 4,5	1100
				5,0; 6,0; 8.0	1200

Примечание: По согласованию поставщика и заказчика возможна поставка изделий из других материалов и с другим наружным диаметром.
1.2 Стандарты продукции
1.2.1 Кабели для термопар с металлической броней соответствуют стандартам JB/T8205-1999 и ГБ/T18404-2001.
1.2.2 Кабели для термопар, армированные драгоценными металлами, соответствуют стандарту JB/T 8909-1999.
1.2.3 Бронированные кабели термопар Pt-Rh 30–Pt-Rh 8 соответствуют QB/T 2405-2004.

1.3 Метод обозначения моделей бронированных термопарных кабелей:

КК 4 G30 φ5.0 I GB/T18404-2001
КК	Модель (KKKN, KEKJKTKS, KR, KB)
4	Количество кабелей: Не указано для двухжильных; четырехжильный обозначается цифрой «4»
G30	Материал защитной трубки: 1Cr18Ni9Ti обозначается буквой «B». GH3039 обозначается «G39». GH3030 обозначается «G30». 25Cr-20Ni обозначается «2520». 316Л, 304
φ5,0	Внешний диаметр кабеля (0,5–8,0 мм)
I	Класс допуска (Класс I, II, III)
GB/T18404	Стандартный номер
2001	Стандартный год

1.4 Размеры изделия и допустимые отклонения должны соответствовать таблице 1-2.

Внешний диаметр и допуск (мм)	КК / KN / KE / KJ / KT			КС / KR / KB
Внешний диаметр и допуск (мм)	Мин. Толщина стенки (мм)	Мин. Диаметр провода термопары. (мм)	Мин. Толщина изоляционного слоя (мм)	Мин. Толщина стенки (мм)	Мин. Диаметр провода термопары. (мм)	Минимальный диаметр провода термоэлемента (мм)
0,5 ± 0,025	0.05	0.08	0.04	/	/	/
1,0 ± 0,025	0.1	0.15	0.08	0.1	0.1	0.12
1,5 ± 0,025	0.15	0.23	0.12	0.15	0.15	0.17
2,0 ± 0,025	0.2	0.3	0.16	0.2	0.2	0.23
3,0 ± 0,030	0.3	0.45	0.24	0.3	0.3	0.34
4,0 ± 0,040	0.4	0.6	0.32	0.4	0.4	0.47
4,5 ± 0,045	0.45	0.68	0.36	0.45	0.4	0.52
5,0 ± 0,050	0.5	0.75	0.4	0.5	0.45	0.62
6,0 ± 0,060	0.6	0.9	0.48	0.6	0.45	0.8
8,0 ± 0,080	0.8	1.2	0.64	0.8	0.45	1.16

Примечание. Для многожильных или одножильных армированных кабелей термопар допускается небольшая корректировка толщины стенки трубки, диаметра провода термопары и толщины изоляции.

1.4 Характеристики и допуски термопар
Для армированных термопар, изготовленных из армированных термопарных кабелей разных моделей, при температуре холодного спая 0 °C термоэлектрический потенциал должен соответствовать GB/T 16839.1-1997, «Термопары. Часть 1: Калибровочные таблицы», а допуски для разных марок должны соответствовать положениям таблиц 1–3.

Категория	Класс допуска	Модель	Тип	Допуск (°С)	Температурный диапазон (°C)
Бронированный термопарный кабель из недрагоценного металла	I	КК	K	±1,5 °C или ±0,4 %t	−40 ~ 1100
		КН	N		−40 ~ 1100
		КЕ	E		−40 ~ 800
		КДЖ	J		−40 ~ 750
		КТ	T	±0,5 °C или ±0,4 %t	−40 ~ 350
	II	КК	K	±2,5 °C или ±0,75 %t	−40 ~ 1100
		КН	N		−40 ~ 1100
		КЕ	E		−40 ~ 800
		КДЖ	J		−40 ~ 750
		КТ	T	±1,0 °C или ±0,75 %t	−40 ~ 400
	III	КК	K	±2,5 °C или ±1,5 %t	−200 ~ 40
		КН	N		−200 ~ 40
		КЕ	E		−200 ~ 40
		КТ	T	±1,0 °C или ±1,5 %t	−200 ~ 40
Бронированный термопарный кабель из драгоценных металлов	II	КС	S	±1,5 °C или ±0,25 %t	300 ~ 1100
	II	КР	R	±1,5 °C или ±0,25 %t	300 ~ 1100
	пт	КС	S	±3,0 °C или ±0,5 %t	300 ~ 1100
	пт	КР	R	±3,0 °C или ±0,5 %t	300 ~ 1100
	II	КБ	B	±0,25 %t	600 ~ 1200
	III	КБ	B	±4,0 °C или ±0,5 %t	600 ~ 1200

Примечание: t = абсолютное значение измеренной температуры (°С); «pt» обозначает стандартную (обычную) оценку.

1.5 Сопротивление изоляции
Сопротивление изоляции должно быть измерено между парой проводов и между парой проводов и внешней оболочкой. Для кабелей с внешним диаметром <1,5 мм приложенное напряжение должно составлять 75–25 В постоянного тока; для кабелей наружным диаметром > 1,5 мм приложенное напряжение должно составлять 500–50 В постоянного тока. Сопротивление изоляции на метр при комнатной температуре и при повышенных температурах должно соответствовать положениям Таблицы 1-4.

Тестовая среда	Модельs	Мин. Измерительная длина (м)	Температура испытания (°C)	Мин. Сопротивление изоляции (МОм/м)
Комнатная температура.	КК, KE, KJ, KT, KN, KS, KR, KB	1	25 ± 15	1000
Высокая температура.	КК, KN, KE, KJ, KS, KR, KB	0.5	500 ± 15	5
Высокая температура.	КТ	0.5	300 ± 15	500

Примечание. Изоляционные материалы армированных термопар и армированных кабелей термопар имеют ограниченную электропроводность; Сопротивление изоляции уменьшается с увеличением длины кабеля. Проводимость на единицу длины обозначается Sm’ (равная Q’·m’); для кабелей или термопар длиной более 1 м сопротивление изоляции выражается в ·м или MQ·м, причем сопротивление изоляции обратно пропорционально длине; для короче 1 м оно выражается в MQ·m.
